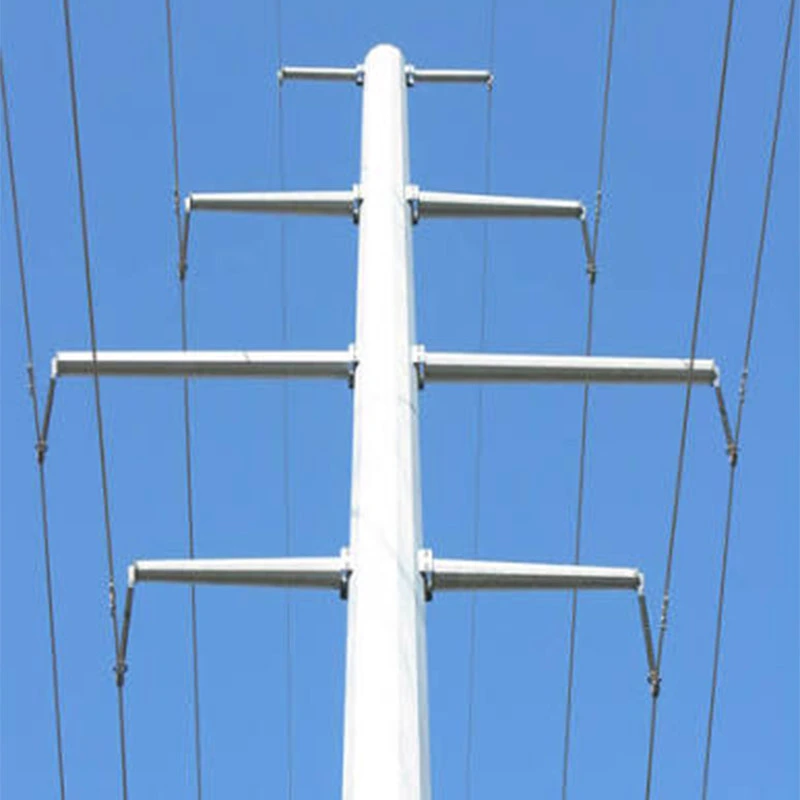

Tháp căng thép hình ống

Tất cả các sản phẩm đều tuân thủ các tiêu chuẩn Châu Âu EN 1090 và EN 10025, được xác nhận bởi các báo cáo thử nghiệm có thẩm quyền của bên thứ ba từ SGS và TÜV. Việc kiểm tra nguyên liệu thô và kiểm tra chất lượng thành phẩm được thực hiện nghiêm ngặt trong suốt sản xuất để đảm bảo hiệu suất chống ăn mòn lâu dài và độ bền cơ học. Chúng tôi sở hữu dự án toàn cầu phong phú kinh nghiệm, đã cung cấp tháp căng thép dạng ống cho nhiều dự án truyền tải trên không 220kV-500kV khắp Châu Âu, Trung Á và các khu vực khác. Tối ưu hóa cho việc chuyển tiếp đường góc, ổ trục căng dây và lắp đặt tại hiện trường, tòa tháp này có tính năng lắp ráp thuận tiện và chi phí bảo trì thấp. Dựa trên bản vẽ tùy chỉnh các tài liệu chứng nhận xử lý và đầy đủ có thể được cung cấp để phù hợp với việc xây dựng công trường và đấu thầu của khách hàng nhu cầu.

Kịch bản ứng dụng của Tháp căng thép hình ống

Tháp căng thép dạng ống được triển khai rộng rãi cho các đường dây truyền tải điện áp cao trên không 220kV-500kV, lý tưởng cho các đoạn góc đường, điểm cuối, điểm giao sông-thung lũng, địa hình đồi núi và vùng nhiễm mặn ven biển, như cũng như các dự án sơ tán năng lượng cho các cơ sở năng lượng tái tạo bằng gió và mặt trời.

Được hỗ trợ bởi năng lực sản xuất nội bộ mạnh mẽ, nhà máy của chúng tôi hoàn thành quy trình sản xuất đầy đủ: kiểm tra nguyên liệu thô, cắt CNC, hàn robot, lắp ráp trước, mạ kẽm nhúng nóng và thành phẩm thử nghiệm, hỗ trợ chế tạo tùy chỉnh theo bản vẽ của khách hàng và các thông số tải trang web.

Đảm bảo chất lượng nghiêm ngặt bao gồm mọi giai đoạn sản xuất. Các mối hàn quan trọng áp dụng thử nghiệm không phá hủy. Sản phẩm tuân thủ với các tiêu chuẩn EN 1090, EN 10025, kèm theo các báo cáo thử nghiệm có thẩm quyền của bên thứ ba của SGS và TÜV bao gồm độ bền cơ học và hiệu suất chống ăn mòn.

Đã được chứng minh trong nhiều dự án truyền tải ở nước ngoài, những tháp đúc sẵn này cho phép lắp dựng tại hiện trường nhanh chóng và chi phí thấp. bảo trì, đáp ứng hoàn hảo các yêu cầu xây dựng và đấu thầu EPC trên địa hình phức tạp

Dữ liệu và báo cáo thử nghiệm có thẩm quyền

Tháp căng thép hình ống của chúng tôi trải qua quá trình xác minh toàn diện của bên thứ ba bởi SGS và TÜV, với đầy đủ báo cáo thử nghiệm vật lý có sẵn để nộp hồ sơ dự thầu dự án. Các hạng mục thử nghiệm bao gồm hiệu suất cơ học của nguyên liệu thô, kiểm tra hàn không phá hủy siêu âm, hiệu suất chống ăn mòn mạ kẽm nhúng nóng, dung sai kích thước và thử nghiệm tải trọng kết cấu mô phỏng.

Dữ liệu thử nghiệm có thẩm quyền chính

1. Nền thép:cường độ năng suất ≥355 MPa, độ bền kéo 470-630 MPa, tác động ở nhiệt độ thấp năng lượng ≥34J ở -20oC.

2. Mạ kẽm nhúng nóng:độ dày lớp mạ kẽm trung bình ≥86 μm; thử nghiệm phun muối chứng minh không có rỉ đỏ hình thành trong chu kỳ 1000 giờ, đảm bảo khả năng chống ăn mòn ngoài trời lâu dài.

3. Mối hàn:Kiểm tra NDT siêu âm 100%, không phát hiện thấy vết nứt hoặc khuyết tật nhiệt hạch không hoàn chỉnh.

4. Tải trọng kết cấu:thử nghiệm mẫu quy mô đầy đủ xác nhận hiệu suất ổn định theo tốc độ gió thiết kế tới 45 m/s và tải trọng phủ băng nặng.

Hướng dẫn bảo trì định kỳ tiêu chuẩn cho Tháp căng thép hình ống

Hướng dẫn này bao gồm việc kiểm tra và bảo trì thường xuyên đối với tháp căng thép dạng ống sử dụng trên điện áp 220kV-500kV đường dây truyền tải trên không, đảm bảo vận hành an toàn lâu dài.

Kiểm tra trực quan và kết cấu

Tiến hành kiểm tra trực quan toàn bộ cơ sở cứ sau 6-12 tháng. Kiểm tra biến dạng thân tháp, bu lông bị lỏng hoặc bị thiếu các bộ phận, trạng thái liên kết ống và độ lún của móng. Siết chặt các bu lông lỏng đến giá trị mô-men xoắn quy định trong tài liệu kiểm tra nhà máy của chúng tôi. Thay thế các linh kiện hư hỏng kịp thời.

Kiểm tra chống ăn mòn

Kiểm tra bề mặt mạ kẽm nhúng nóng. Tham khảo tiêu chuẩn kiểm tra đã được xác minh của SGS: độ dày lớp phủ kẽm đủ tiêu chuẩn ≥86 μm. Chú ý bong tróc lớp kẽm, rỉ sét đặc biệt ở các mối hàn và vùng phun muối ven biển. Chỉnh sửa sơn chống ăn mòn sẽ được áp dụng khi xảy ra rỉ sét đỏ.

Kiểm tra mối hàn và các bộ phận phụ trợ

Kiểm tra các mối hàn chính; tham khảo các tiêu chuẩn kiểm tra NDT siêu âm TÜV để phát hiện các vết nứt bề mặt. Kiểm tra chất cách điện, phụ kiện và thiết bị nối đất. Đảm bảo điện trở nối đất nằm trong yêu cầu thiết kế.

Bảo trì sau thời tiết khắc nghiệt

Sau khi có gió mạnh, băng dày hoặc động đất, hãy thực hiện kiểm tra khẩn cấp đặc biệt. Kiểm tra độ lệch và kết nối của tháp tính chính trực. Tất cả các hồ sơ bảo trì phải được lưu giữ để truy xuất nguồn gốc. Đội ngũ kỹ thuật của chúng tôi cung cấp hỗ trợ sau bán hàng để đánh giá địa điểm phức tạp và thay thế thành phần.

Chứng nhận của Tháp căng thép hình ống Anbang

Tháp căng thép hình ống của Thanh Đảo Anbang New Energy có chứng nhận hoàn chỉnh ở cấp độ hệ thống và cấp độ sản phẩm để hỗ trợ các dự án truyền tải điện áp cao toàn cầu, đặc biệt là các cuộc đấu thầu EPC của EU và Trung Á.

Nhà máy của chúng tôi được chứng nhận Hệ thống quản lý chất lượng ISO 9001, Hệ thống quản lý môi trường ISO 14001 và ISO 45001 Hệ thống An toàn & Sức khỏe Nghề nghiệp, đảm bảo kiểm soát sản xuất toàn chu trình được tiêu chuẩn hóa từ nguyên liệu đầu vào đến khâu giao thành phẩm.

Để tiếp cận thị trường Châu Âu, các sản phẩm tuân thủ EN 1090-1 (EXC3) và EN 10025-2, có dấu CE được cấp theo CPR của EU quy định, cùng với các tài liệu Kiểm soát sản xuất nhà máy (FPC) đã được xác thực được cơ quan thông báo TÜVTÜV SÜD xem xét. Các báo cáo thử nghiệm có thẩm quyền của bên thứ ba được cung cấp bởi SGS và TÜV, bao gồm đặc tính cơ học của thép, siêu âm NDT cho mối hàn, độ dày mạ kẽm nhúng nóng và hiệu suất chống ăn mòn phun muối.

Bên cạnh các bằng cấp quốc tế, Anbang còn sở hữu giấy phép sản xuất quốc gia đối với thép truyền tải 220kV-500kV tháp và trình độ doanh nghiệp công nghệ cao. Tất cả các chứng chỉ, báo cáo thử nghiệm vật liệu MTR, hồ sơ kiểm tra đều được có thể truy nguyên và giao hàng cùng với hàng hóa để xem xét và chấp nhận dự án.

Ưu điểm của Tháp căng thép hình ống Anbang

Tháp căng thép dạng ống của Anbang mang lại sức mạnh toàn diện về hiệu suất kết cấu, sản xuất công suất, kiểm soát chất lượng, hỗ trợ chứng nhận và khả năng thích ứng của dự án đối với truyền tải điện áp cao 220kV-500kV dự án.

Về hiệu suất kết cấu, thiết kế thép hình ống tròn mang lại tỷ lệ cường độ trên trọng lượng cao hơn. Nó chống lại một cách hiệu quả gió mạnh, băng bao phủ và lực địa chấn, thích hợp cho các góc, điểm cuối, qua sông và ven biển vùng phun muối. Xử lý mạ kẽm nhúng nóng đảm bảo hiệu suất chống ăn mòn lâu dài với mức mong đợi tuổi thọ sử dụng lên tới 30-50 năm. Được hỗ trợ bởi dây chuyền sản xuất toàn bộ của chúng tôi, chúng tôi thực hiện các quy trình hoàn chỉnh bao gồm kiểm tra nguyên liệu thô, cắt CNC, hàn robot và lắp ráp trước thành phẩm. Chất lượng nghiêm ngặt kiểm soát chạy qua mọi quy trình làm việc. Sản phẩm tuân thủ các tiêu chuẩn EN 1090-1 EXC3 và EN 10025-2, được hỗ trợ bằng dấu CE, cùng với các báo cáo thử nghiệm của bên thứ ba của SGS và TÜV về đặc tính cơ học, NDT siêu âm kiểm tra hàn và kiểm tra chống ăn mòn phun muối.

Chúng tôi hỗ trợ chế tạo tùy chỉnh dựa trên bản vẽ của khách hàng. Với kinh nghiệm dự án EPC phong phú ở nước ngoài, chúng tôi cung cấp đầy đủ tài liệu chứng nhận, báo cáo MTR và hỗ trợ kỹ thuật sau bán hàng, đơn giản hóa việc lắp đặt và hạ thấp công trường chi phí bảo trì giai đoạn sau.
