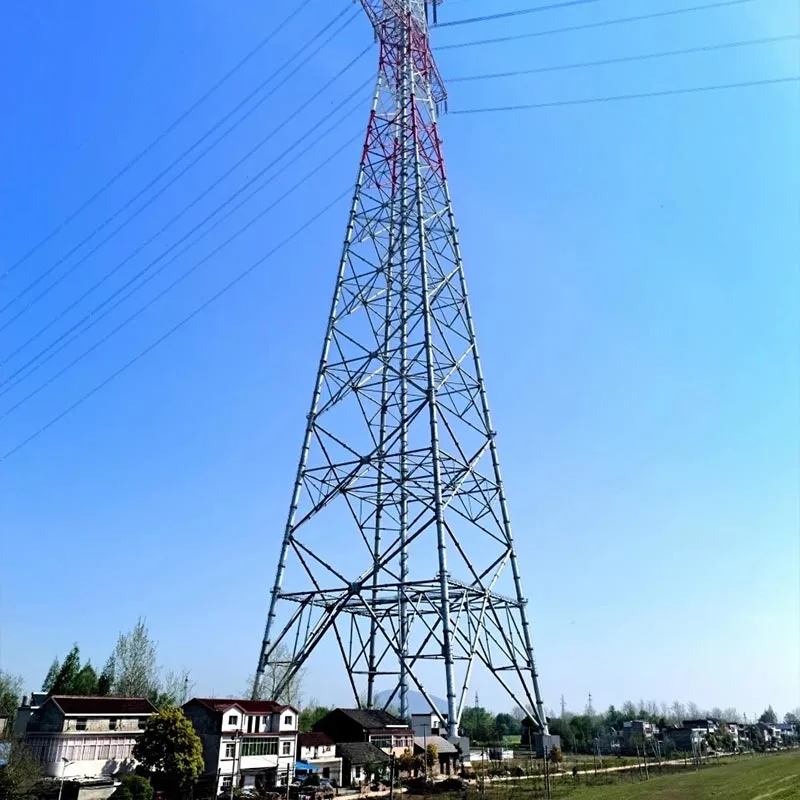

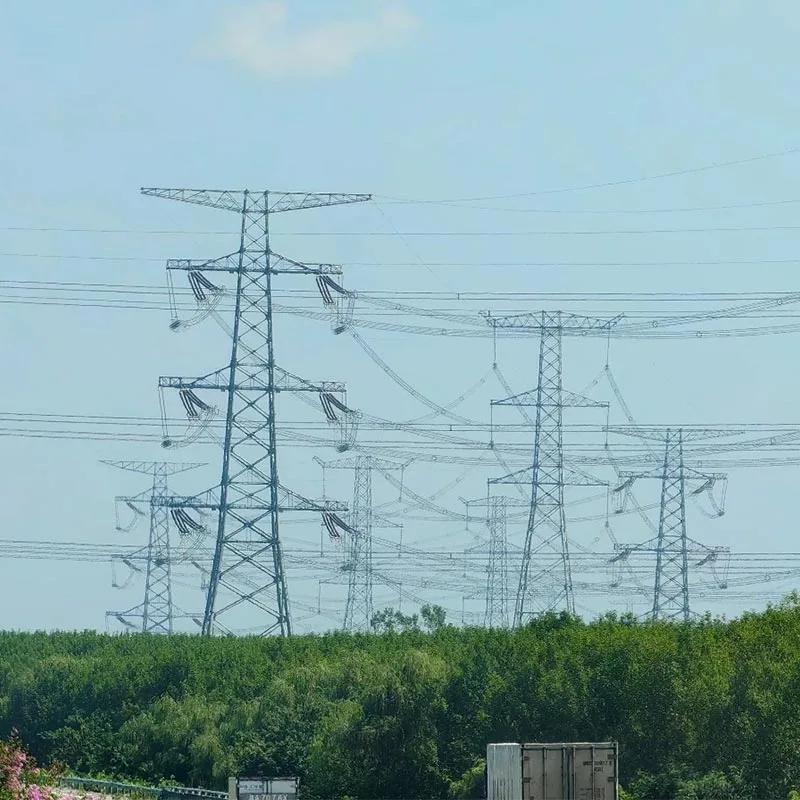

Tháp căng thẳng truyền tải điện

Tháp căng thẳng truyền tải năng lượng mới Thanh Đảo Anbang là thiết bị hỗ trợ cốt lõi phù hợp với 110kV-1000kV đường dây truyền tải điện cao thế và siêu cao áp hay còn gọi là tháp căng thẳng hoặc tháp góc. Hãy chọn chúng tôi làm nhà sản xuất và nhà cung cấp của bạn, chúng tôi có thể cung cấp các giải pháp toàn diện trên toàn thế giới.

Tháp của chúng tôi tuân theo Tiêu chuẩn sản xuất GB/T 2694-2018 và sử dụng kết cấu lưới thép góc cường độ cao, được thiết kế đặc biệt cho đường rẽ, phân đoạn và điểm cuối. Nó có thể chịu lực căng dây dẫn một cách hiệu quả, chịu được sự khắc nghiệt điều kiện, và đạt được sự neo đậu ổn định và truyền tải an toàn của đường dây điện.

Tháp căng thẳng truyền tải điện được sử dụng rộng rãi trong truyền tải xuyên khu vực đường dài, thu thập năng lượng mới và các dự án xây dựng lưới điện đường trục và cung cấp điện. Với những ưu điểm như độ ổn định cao, chống ăn mòn lâu dài sức đề kháng và lắp đặt thuận tiện, chúng đã trở thành thiết bị quan trọng để đảm bảo hoạt động an toàn và kinh tế của lưới điện, làm nổi bật sức mạnh của ngành sản xuất thông minh của Trung Quốc.

Ưu điểm cốt lõi

Khả năng chịu tải cường độ cao

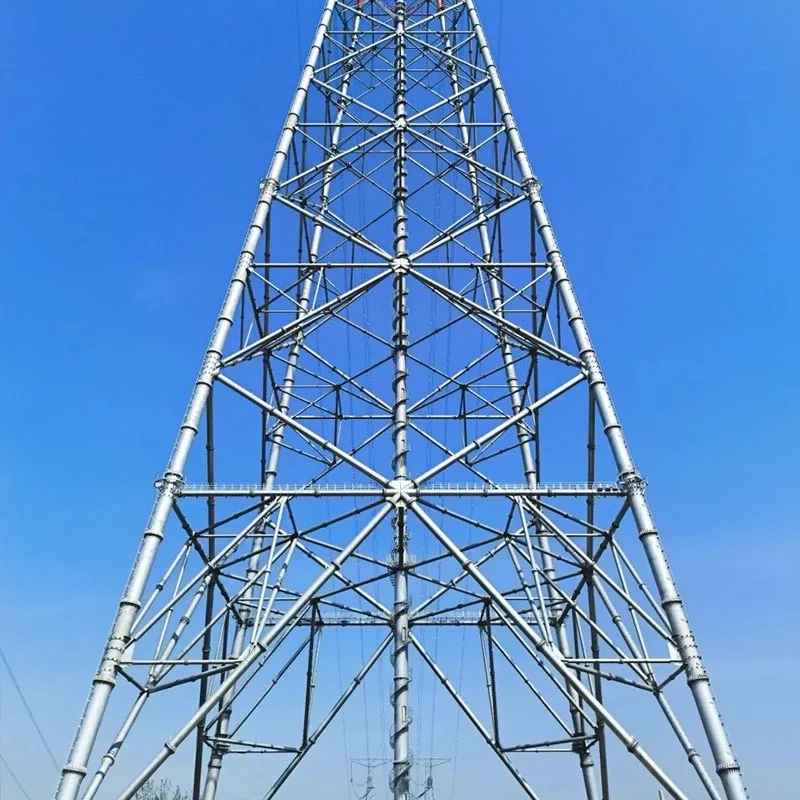

Vật liệu chính của tháp căng truyền tải là Thép góc cường độ cao Q355B và Q420B, có thiết kế kết cấu giàn lưới đảm bảo tính đồng nhất và hợp lý phân bố ứng suất.

Nó có thể chịu được sức căng dọc trục của dây dẫn, tải trọng gió, tải trọng băng và các hiệu ứng địa chấn một cách hiệu quả, và có thể đáp ứng các yêu cầu về góc đường từ 2° đến 30°.

Sự ổn định về cấu trúc vượt xa các tiêu chuẩn ngành, loại bỏ nguy cơ sập đường dây dần dần và đảm bảo an toàn cho đường dây truyền tải.

Sử dụng lâu dài không cần bảo trì

Tháp căng truyền động sử dụng lớp chống ăn mòn kép hệ thống mạ kẽm nhúng nóng và sơn tĩnh điện epoxy, tuân thủ nghiêm ngặt các yêu cầu tiêu chuẩn GB/T 13912.

các tuổi thọ chống ăn mòn là ≥30 năm, phù hợp với môi trường ngoài trời khắc nghiệt như vùng ven biển, vùng đất nhiễm mặn-kiềm và vùng núi có nhiệt độ cao, làm giảm đáng kể toàn bộ quá trình vận hành và chi phí bảo trì tháp căng truyền tải và giảm thiểu đầu tư sửa chữa sau này.

Chuẩn hóa tiền chế và lắp đặt thuận tiện

Tháp căng thẳng truyền tải điện đã hoàn thiện đúc sẵn theo tiêu chuẩn nhà máy, với độ chính xác thành phần được kiểm soát trong phạm vi ± 0,5mm, được sản xuất nghiêm ngặt theo Điều kiện kỹ thuật GB/T 2694-2018.

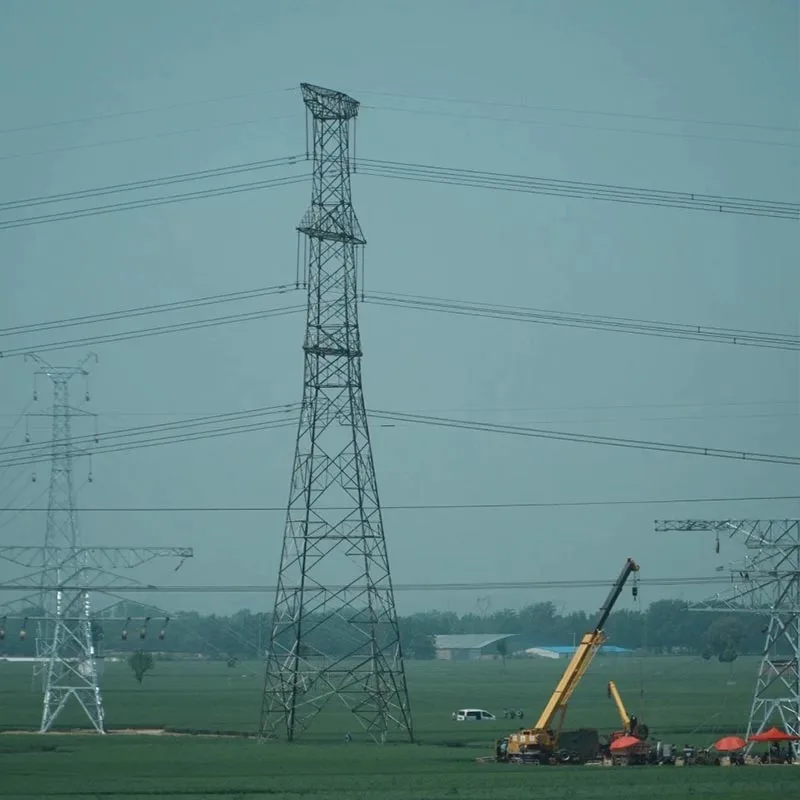

Lắp ráp tại chỗ sử dụng kết nối bu lông mà không cần thi công phức tạp thiết bị, cho phép lắp ráp nhanh chóng, rút ngắn đáng kể chu kỳ xây dựng, nâng cao hiệu quả dự án và thích ứng với các yêu cầu lắp đặt địa hình khác nhau.

Tùy chỉnh thích ứng

Cấu trúc, kích thước và thông số kỹ thuật của bộ truyền động tháp căng có thể được tùy chỉnh theo cấp điện áp đường dây, góc quay, điều kiện địa hình và tải trọng yêu cầu.

Nó bao gồm nhiều cấu hình bao gồm loại cốc, loại đầu cú và loại “khô”, có thể thích ứng với AC/DC hệ thống truyền tải các loại, đáp ứng yêu cầu chịu lực cho đường dây từ 110kV đến 1000kV, và phù hợp với môi trường phức tạp như sa mạc, miền núi và vùng ven biển.

Bảo vệ cấp cao

Tháp căng thẳng truyền tải có chỉ số chống địa chấn là 7–8, đáp ứng tiêu chuẩn GB 50260, cấp độ bảo vệ IP23–IP54.

Nó thể hiện khả năng chống gió, chống băng tuyệt vời, và chống sét, có khả năng chịu được tải trọng gió mạnh 0,35KN/m2–0,75KN/m2 và điều kiện băng dày 8 mm, đảm bảo hoạt động ổn định dưới thời tiết khắc nghiệt và duy trì hiệu suất đường dây truyền tải không bị gián đoạn.

Nguyên tắc chức năng sản phẩm

Là "nút neo cứng nhắc" của đường dây truyền tải, chức năng cốt lõi của Tháp căng thẳng truyền tải điện là chịu lực căng dây dẫn, cân bằng lực trên đường dây, đảm bảo đường dây truyền tải hoạt động ổn định. các nguyên tắc chức năng của nó chủ yếu được phản ánh ở ba khía cạnh:

Đầu tiên, chịu lực căng và neo.Tháp căng truyền tải cố định dây dẫn qua đầu tháp dây cách điện chéo và căng, tiếp nhận và cân bằng lực căng dọc trục ở cả hai phía của dây dẫn tại đường dây rẽ, phân đoạn hoặc vị trí đầu cuối, ngăn chặn sự kéo dài hoặc tách rời của dây dẫn, tránh đường dây chuyển vị và cung cấp sự hỗ trợ vững chắc cho đường dây.

Thứ hai, cân bằng lực và truyền lực.Kết cấu thép góc lưới của tháp căng truyền động là được thiết kế thông qua mô phỏng cơ học chuyên nghiệp để truyền đều các lực khác nhau như lực căng dây dẫn, tải trọng gió, tải băng lên móng tháp, ngăn chặn sự tập trung ứng suất cục bộ, tránh biến dạng tháp hoặc hư hỏng và đảm bảo sự ổn định lâu dài về kết cấu của tòa tháp.

Thứ ba, tối ưu hóa bố cục dòng.Bằng thiết kế góc hợp lý và cấu hình kết cấu, việc truyền tải tháp căng cho phép điều khiển chuyển hướng và phân đoạn đường dây, cân bằng sự bất đối xứng của tham số đường dây, giảm đường dây bổ sung mất mát và nhiễu điện từ, đồng thời đảm bảo khoảng cách an toàn giữa dây dẫn và mặt đất hoặc tòa nhà, đáp ứng yêu cầu của tiêu chuẩn DL/T5352-2018 và đảm bảo an toàn truyền tải, chất lượng điện năng.

Dịch vụ của chúng tôi

Thiết kế giải pháp tùy chỉnh

Dựa vào đội ngũ R&D chuyên nghiệp và kinh nghiệm kỹ thuật, kết hợp với nhu cầu của khách hàng thông số đường dây truyền tải, điều kiện địa hình và yêu cầu tải trọng, chúng tôi cung cấp thiết kế kết cấu độc quyền, độ căng tính toán, tối ưu hóa sơ đồ góc và dịch vụ tư vấn kỹ thuật tổng thể cho tháp căng truyền tải, đảm bảo rằng các tòa tháp phù hợp chính xác với nhu cầu kỹ thuật.

Sản xuất một cửa

Thanh Đảo Anbang có một nhà máy tự sở hữu hiện đại, đạt được khả năng kiểm soát truyền tải toàn chuỗi tháp căng thẳng từ thu mua nguyên liệu thô, cắt, hàn, xử lý chống ăn mòn cho đến thành phẩm kiểm tra.

Mọi quy trình đều tuân thủ nghiêm ngặt tiêu chuẩn GB/T 2694-2018 và trải qua thử nghiệm không phá hủy để đảm bảo chất lượng tháp đạt tiêu chuẩn.

Hỗ trợ kỹ thuật tại chỗ

Chúng tôi cung cấp hướng dẫn cài đặt tại chỗ, giải thích quy trình, vận hành kỹ thuật, và các dịch vụ khác cho tháp căng truyền tải, cử kỹ thuật viên chuyên nghiệp đến hỗ trợ giải quyết nhiều vấn đề khác nhau trong quá trình thi công, đảm bảo các tòa tháp được lắp đặt theo tiêu chuẩn và đưa vào sử dụng một cách hiệu quả. hoạt động.

Đảm bảo sau bán hàng toàn chu kỳ

Tháp căng thẳng truyền tải điện được bảo hành ≥30 năm. Chúng tôi đã thành lập một cơ chế theo dõi hậu mãi toàn diện, thường xuyên kiểm tra tình trạng hoạt động của sản phẩm, đưa ra hỗ trợ kỹ thuật trọn đời và dịch vụ sửa chữa khẩn cấp, đáp ứng kịp thời nhu cầu của khách hàng và đảm bảo hoạt động ổn định lâu dài của tòa tháp, giảm thiểu rủi ro vận hành và bảo trì của khách hàng.
