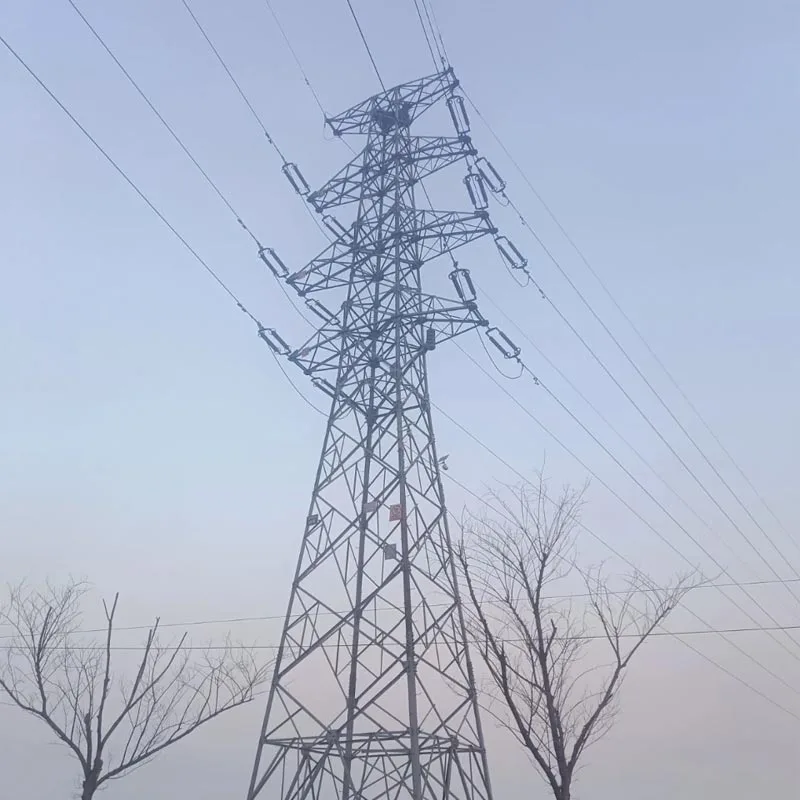

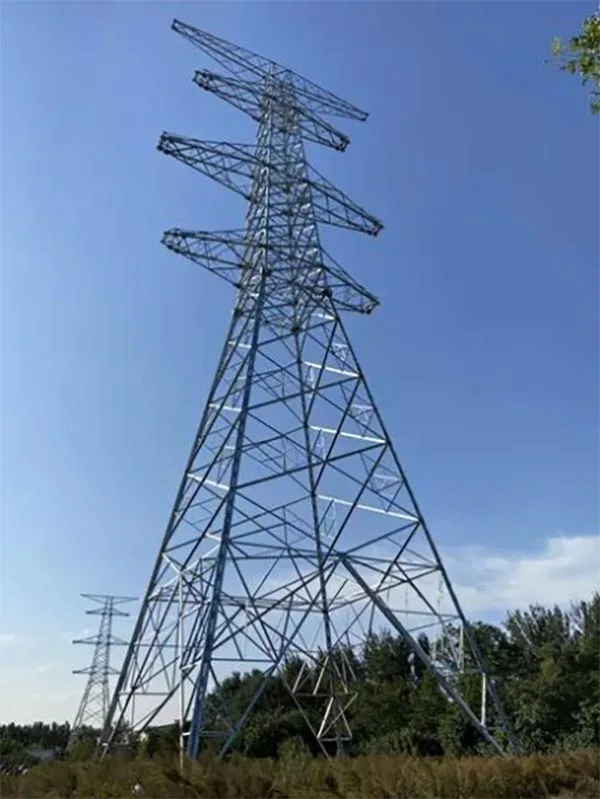

Tháp chuyển vị thép góc mạ kẽm

Tháp chuyển vị thép góc mạ kẽm của Thanh Đảo Anbang New Energy chọn tiêu chuẩn quốc gia cường độ cao thép góc mạ kẽm làm thành phần chịu lực cốt lõi. Cấu trúc tổng thể đã được tối ưu hóa thông qua chuyên nghiệp tính toán và thiết kế cơ khí, chủ yếu cho truyền tải điện xoay chiều cao áp và siêu cao áp từ 110kV đến 500kV dòng các kịch bản, đặc biệt được sử dụng để đạt được sự chuyển pha có trật tự của dây dẫn ba pha.

Nó giải quyết một cách hiệu quả các vấn đề gây ra bởi sự sắp xếp dây dẫn không đối xứng trong quá trình truyền dẫn đường dài, chẳng hạn như điện dung không cân bằng dòng điện, tổn thất đường dây quá mức, dao động điện áp và sự bất thường của bảo vệ rơle, do đó cải thiện lưới điện hiệu suất truyền tải từ nguồn và đảm bảo hoạt động an toàn, ổn định và đáng tin cậy lâu dài của hệ thống hệ thống truyền tải.

Sản phẩm sử dụng quy trình chống ăn mòn mạ kẽm nhúng nóng toàn diện, với lớp kẽm đồng đều và dày đặc tuân thủ mạnh mẽ, tăng cường đáng kể khả năng chống ăn mòn và lão hóa, đồng thời thích ứng với môi trường khắc nghiệt và phức tạp môi trường chẳng hạn như sương mù có hàm lượng muối cao ven biển, các khu vực ô nhiễm công nghiệp và khí hậu có tuyết lạnh.

Tận dụng Thanh Đảo Anbang Mới Cơ sở sản xuất hiện đại của Energy, quy trình sản xuất được tiêu chuẩn hóa và chính xác tại nhà máy với chất lượng nghiêm ngặt các quy trình kiểm soát được áp dụng từ cắt, đục lỗ và hàn nguyên liệu thô đến mạ điện và lắp ráp thử, đảm bảo hiệu quả độ chính xác và tính nhất quán của thành phần.

Tháp chuyển pha bằng thép góc mạ kẽm này hoàn toàn có thể thích ứng với các cấp điện áp, điều kiện địa hình khác nhau, và yêu cầu thiết kế đường dây, và trong khi cung cấp sức mạnh kết cấu tuyệt vời và khả năng chống gió và động đất, nó cũng xem xét sự thuận tiện khi lắp ráp tại chỗ và dễ dàng bảo trì trong tương lai, làm cho nó an toàn, hiệu quả và tiết kiệm chi phí giải pháp ưu tiên cho các dự án cải tạo chuyển pha đường dây truyền tải khác nhau và các dự án xây dựng mới.

Ưu điểm cốt lõi

Chống ăn mòn, tuổi thọ lâu dài

Sử dụng mạ kẽm nhúng nóng với lớp kẽm độ dày ≥85μm, tạo thành một lớp bảo vệ dày đặc cung cấp cả rào cản vật lý và điện hóa bảo vệ.

Tuổi thọ không cần bảo trì ngoài trời vượt quá 30 năm, phù hợp với môi trường khắc nghiệt như ven biển và các khu công nghiệp.

Cấu trúc ổn định

Được làm bằng thép góc mạ kẽm Q235/Q345 cường độ cao như vật liệu cơ bản, với thiết kế dạng lưới.

Sức cản của gió ≥30 m/s, khả năng chống băng bao phủ ≥8 mm, cường độ địa chấn 8, đáp ứng yêu cầu tải trọng ở địa hình phức tạp và khí hậu khắc nghiệt.

Bảo trì thuận tiện

Sử dụng tháp chuyển vị thép góc mạ kẽm thiết kế tách pha theo mô-đun, cho phép chuyển đổi dây dẫn ba pha chính xác mà không cần dây nối.

các cấu trúc đơn giản, cải thiện đáng kể hiệu quả xây dựng và bảo trì.

Nhà máy sản xuất và kiểm soát chất lượng

Thanh Đảo Anbang New Energy sở hữu nhà máy của mình, với đầy đủ sản xuất tiêu chuẩn hóa. Từ kiểm tra nguyên liệu thô đến mạ và lắp ráp thành phẩm, quy trình này được thực hiện nghiêm ngặt tuân thủ các tiêu chuẩn quốc gia, đảm bảo hiệu suất ổn định của từng tháp chuyển pha bằng thép góc mạ kẽm.

Tùy chỉnh linh hoạt

Loại tháp, chiều cao và phương pháp chuyển pha có thể được tùy chỉnh theo cấp điện áp đường dây, khoảng cách nhịp và điều kiện địa hình, phù hợp với nhiều nguồn điện khác nhau dự án chuyển pha đường dây truyền tải.

Nguyên lý làm việc của sản phẩm

Tháp chuyển pha thép góc mạ kẽm là tháp chuyên dụng được sử dụng trong các đường dây truyền tải điện để đạt được giai đoạn trao đổi dây dẫn ba pha.

Trong các đường dây truyền tải điện xoay chiều đường dài, dây dẫn ba pha có thể gây ra dòng điện dung không cân bằng do bố trí không đối xứng, dẫn đến tăng tổn thất lưới điện, vận hành sai tiếp sức bảo vệ và các vấn đề khác.

Tháp bố trí các điểm treo dây dẫn tại độ cao và vị trí khác nhau trên thân tháp, cho phép các dây dẫn pha A, B, C hoán đổi vị trí một cách có trật tự như họ đi qua tháp.

Điều này đạt được sự chuyển pha định kỳ, cân bằng dòng điện dung ba pha, giảm tổn thất đường dây, cải thiện hiệu suất truyền tải và độ ổn định vận hành của lưới điện.

Cốt lõi của nó dựa vào về cường độ cao và độ ổn định của thép góc mạ kẽm để đảm bảo độ căng và khoảng cách của dây dẫn đáp ứng an toàn tiêu chuẩn trong quá trình chuyển pha.

Chi tiết sản phẩm

Xử lý thành phần

Tất cả các thành phần thép góc của Tháp chuyển vị thép góc mạ kẽm đều được cắt, đục lỗ và uốn cong chính xác với dung sai kích thước phù hợp với GB/T 9787 để đảm bảo lắp ráp độ chính xác.

Bảo vệ chống ăn mòn

Sau khi loại bỏ rỉ sét, các bộ phận được ngâm trong kẽm nóng chảy ở nhiệt độ 450-460°C, tạo thành lớp hợp kim kẽm-sắt có độ bao phủ đồng đều không bị sót lớp mạ hoặc kẽm phồng lên. Những góc chết như lỗ bu lông và mối hàn được bảo vệ hoàn toàn.

Cấu trúc tháp

Tòa tháp sử dụng kết cấu giàn lưới, bố trí các tầng chính hợp lý các bộ phận, các đường chéo và các thanh ngang, các đường ứng suất được xác định rõ ràng và vị trí chính xác của hệ thống treo chuyển pha điểm để đảm bảo khoảng cách an toàn của dây dẫn trong quá trình chuyển pha.

Cấu hình phụ kiện

Được trang bị bu lông mạ kẽm nhúng nóng, vòng đệm, đinh chân, thang và các phụ kiện khác có khả năng chống ăn mòn phù hợp với tháp, chống ăn mòn điện hóa.

Kiểm tra nhà máy

Mỗi tháp chuyển pha bằng thép góc mạ kẽm trải qua quá trình kiểm tra, cơ khí thử nghiệm, đo độ dày mạ kẽm và xác minh lắp ráp thử nghiệm và chỉ có thể rời khỏi nhà máy sau vượt qua những bài kiểm tra này.
