Nhà cung cấp tháp đầu cuối cáp tùy chỉnh

Thanh Đảo Anbang Năng lượng mớicó chuyên môn sâu về toàn bộ chuỗi công nghiệp kết cấu thép điện. Đối với các dự án lưới điện 35kV đến 220kV, các dự án tích hợp năng lượng mới và cải tạo lưới điện đô thị-nông thôn, chúng tôi tùy chỉnh và phát triển đầy đủ các tháp đầu cuối cáp ống thép và thép góc tích hợp. Hãy chọn chúng tôi làm nhà sản xuất của bạn và nhận báo giá cho dự án mới của bạn!

Tháp đầu cuối cáp là gì?

Tháp đầu cuối cáp là công trình chuyển tiếp quan trọng kết nối đường dây truyền tải điện áp cao trên không với hệ thống cáp ngầm.

Đóng vai trò là cơ sở kết cấu thép cốt lõi ở cuối lưới điện, chúng đảm nhận nhiều chức năng, bao gồm neo căng dây dẫn một phía, lắp đầu cuối cáp, triển khai thiết bị chống sét, chuyển tiếp cách điện đường dây và cách ly an toàn điện.

Chúng là thiết bị quan trọng để tiếp cận trạm biến áp, chuyển đổi mạng lưới đô thị trên cao thành đường dây ngầm và tích hợp các nhà máy điện năng lượng mới vào lưới điện.

Những tòa tháp này kết hợp thiết kế cơ học kết cấu gia cố, bố trí an toàn điện tích hợp và hệ thống chống ăn mòn chịu được thời tiết ven biển. Chúng giải quyết các vấn đề của tháp thiết bị đầu cuối truyền thống như chiếm diện tích đất lớn, dự phòng ứng suất không đủ, không gian vận hành và bảo trì hạn chế cũng như khả năng thích ứng với môi trường kém.

Các giải pháp của chúng tôi cung cấp những nâng cấp toàn diện về khả năng chịu tải cơ học, cách điện, khả năng thích ứng tại địa điểm và độ bền lâu dài, đồng thời cung cấp các giải pháp tích hợp có độ tin cậy cao cho các liên kết cuối của lưới điện.

Danh mục sản phẩm

1. Tháp đầu cuối cáp thép đơn cực

Được thiết kế với kết cấu ống thép một cột, sử dụng ống thép cường độ cao Q355B làm vật liệu chính. Thiết kế tổng thể đơn giản và chiếm không gian tối thiểu, phù hợp với các khu đô thị nhỏ gọn và các kịch bản có yêu cầu cao về cảnh quan.

Chiều cao tháp có thể tùy chỉnh theo nhu cầu (8m-25m), phù hợp với các cấp điện áp 35kV-110kV, mang lại ưu điểm về khả năng chịu tải gió cao, lắp đặt thuận tiện, vận hành và bảo trì hiệu quả.

Nó có nền tảng gắn thiết bị đầu cuối tích hợp và hệ thống nối đất chống sét, với khả năng chống ăn mòn bằng công nghệ mạ kẽm nhúng nóng và sơn phủ kín.

Nó có thể được áp dụng rộng rãi trong các vành đai xanh đô thị, bên trong hàng rào trạm biến áp, khu công nghiệp và các khu vực chật hẹp khác, cân bằng giữa tính thực tế và tính thẩm mỹ, giảm đáng kể khó khăn trong việc lựa chọn địa điểm.

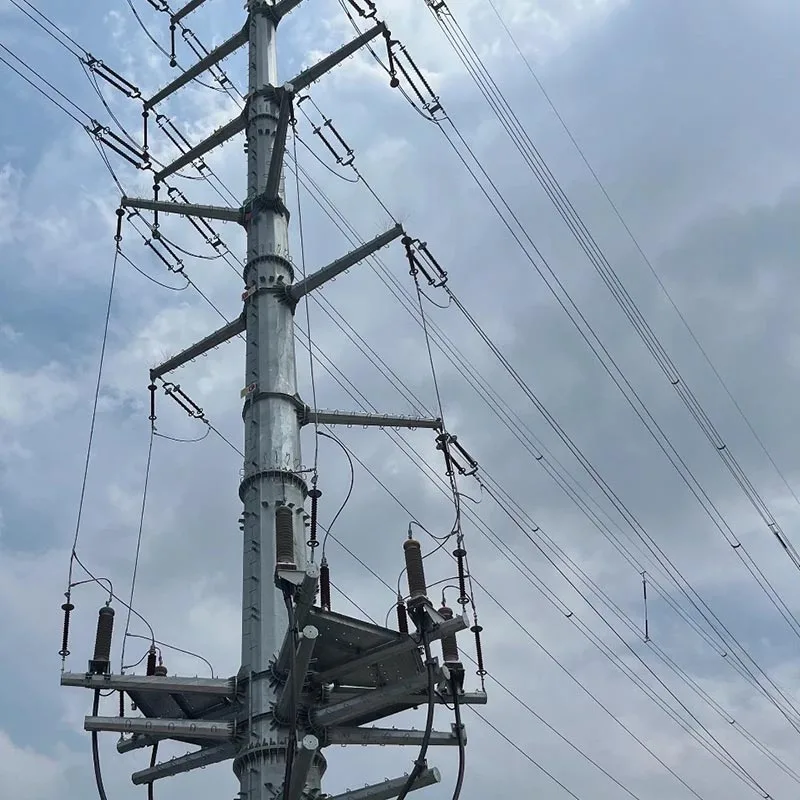

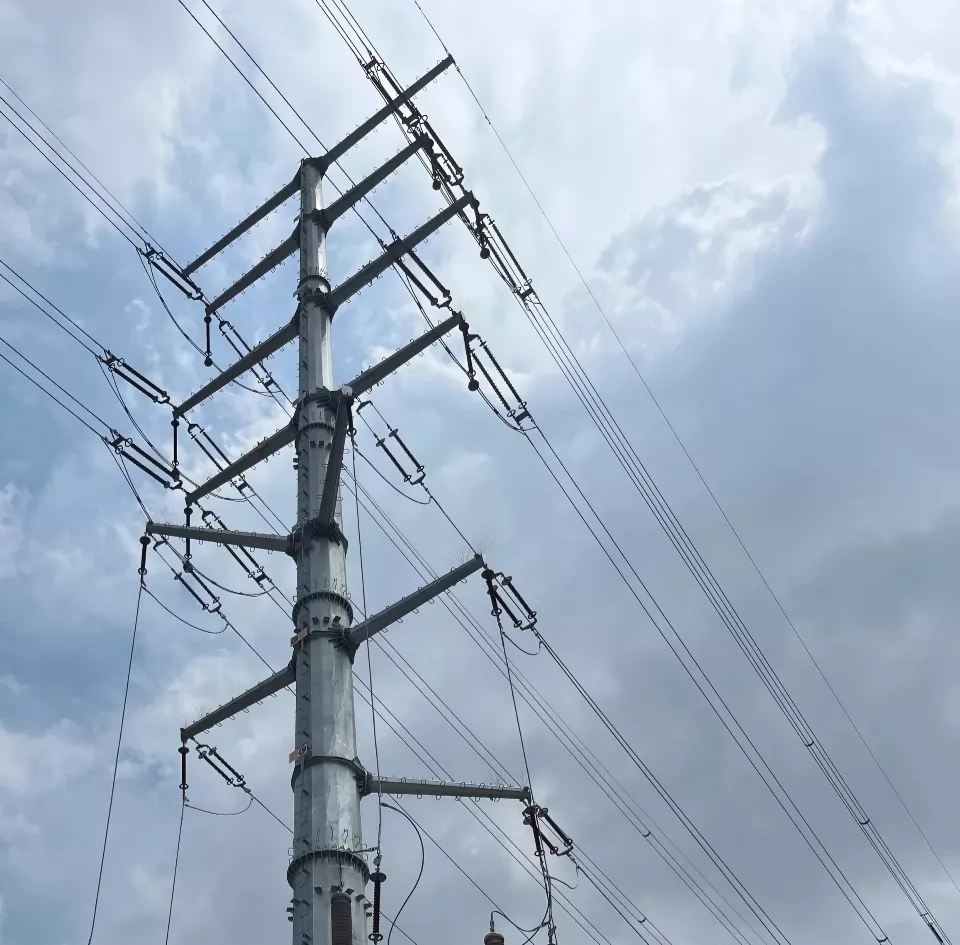

2. Cực nâng cáp nhiều mạch

Được thiết kế đặc biệt cho yêu cầu Riser cáp nhiều mạch, hỗ trợ đồng thời 2-4 mạch, phù hợp với cấp điện áp cao 110kV-220kV. Nó sử dụng cấu trúc cột mô-đun, kết hợp các chức năng lắp đầu cuối cáp, chuyển tiếp dây dẫn và cách ly an toàn điện.

Cột được tối ưu hóa để phân bổ ứng suất và có thể chịu lực căng không cân bằng của nhiều mạch, với nhiều điểm lắp đầu cuối dành riêng và bệ bảo trì.

Cực nâng cáp nhiều mạchphù hợp cho việc tích hợp lưới điện đa mạch trong các nhà máy điện năng lượng mới và mở rộng mạng lưới phân phối đô thị, loại bỏ nhu cầu xây dựng nhiều cơ sở mạch đơn, hợp lý hóa hiệu quả chi phí xây dựng và sử dụng đất của dự án, đạt được sự quản lý tập trung và bảo trì hiệu quả các đường dây nhiều mạch.

3. Tháp đầu cuối cáp loại cổng

Sử dụng kết cấu giàn hai cột với nhịp tùy chỉnh (10m-30m), phù hợp với các cấp điện áp 110kV-220kV, mang lại khả năng chịu tải mạnh và khoảng cách an toàn điện đủ. Chủ yếu được sử dụng để lắp đặt thiết bị đầu cuối cáp công suất lớn và các nút chuyển tiếp giữa đường dây trên không đường dài và cáp ngầm.

Xà ngang cổng có nhiều điểm lắp đặt dành riêng, có khả năng hỗ trợ đồng thời nhiều bộ đầu cuối cáp và thiết bị chống sét, thích hợp cho các ổ cắm trạm biến áp và kết nối đầu cuối đường dây liên vùng cho các dự án quy mô lớn.

Nó có tính năng ổn định cấu trúc vượt trội, có thể chịu được tải trọng thời tiết khắc nghiệt, đáp ứng các tiêu chuẩn nghiệm thu của các dự án lưới điện lớn của Lưới điện Nhà nước và Lưới điện phía Nam, đồng thời phù hợp với nhu cầu truyền tải điện có tải trọng lớn, độ tin cậy cao.

4. Tháp truyền tải chuyển tiếp 132kV

Được thiết kế riêng cho các cấp điện áp 132kV, tập trung vào việc chuyển tiếp giữa đường dây trên không và cáp ngầm, tích hợp chức năng kép của tháp đầu cuối và tháp truyền tải. Nó xử lý việc lắp đầu cuối cáp, chuyển tiếp cách điện và cũng có thể neo các dây dẫn bị căng và chuyển hướng đường dây.

Tòa tháp sử dụng kết cấu kết hợp lưới thép hoặc ống thép góc, có khả năng dự phòng ứng suất vừa đủ, tuân thủ các tiêu chuẩn ngành điện DL/T. Hệ thống chống ăn mòn được tối ưu hóa đặc biệt cho các kịch bản khu vực khác nhau và có thể được áp dụng rộng rãi để tích hợp lưới năng lượng mới 132kV, cải tạo lưới điện đô thị và nông thôn cũng như chuyển tiếp đường dây chuyên dụng của khu công nghiệp, đảm bảo quá trình chuyển tiếp suôn sẻ và truyền tải an toàn, cân bằng tính phổ quát và khả năng thích ứng chuyên biệt.

Điểm mạnh cốt lõi

1. Cấu trúc đặc biệt

Khác với thiết kế lực cân bằng hai chiều của các tháp truyền tải thông thường, tháp đầu cuối cáp Anbang được tăng cường riêng cho lực căng không cân bằng siêu lớn một chiều.

Các vật liệu chính, chân tháp và các nút mặt bích của thân tháp đều được mã hóa, làm dày và tối ưu hóa, đồng thời hiệu suất chống lật và chống xoắn vượt xa các tiêu chuẩn chung của tháp chịu lực căng.

Khả năng chịu lực cơ bản được dành riêng cho dự phòng và thích ứng với các thông số kỹ thuật của ngành điện DL/T, có thể chống lại gió cực mạnh, đóng băng và tải trọng địa chấn, tránh những nguy hiểm tiềm ẩn do ngắt kết nối đường dây đầu cuối và tháp bù đắp từ nguyên nhân cốt lõi của cấu trúc, đồng thời đảm bảo hoạt động ổn định lâu dài của liên kết cuối của lưới điện.

2. Thiết kế nền tảng tích hợp

Tháp đầu cuối cáp của chúng tôi có nền tảng được tiêu chuẩn hóa, tích hợp sẵn để lắp các đầu cuối cáp, thiết bị chống sét và giá đỡ chuyển tiếp đầu vào. Thiết kế này tích hợp các cấu trúc đầu cuối độc lập truyền thống, giá đỡ và hệ thống nối đất thành một cấu trúc tháp thống nhất, duy nhất.

Thiết kế này loại bỏ nhu cầu xây dựng thêm các công trình hỗ trợ kỹ thuật dân dụng, từ đó giảm diện tích đất cần thiết cũng như giảm thiểu các thủ tục xây dựng và tiêu thụ vật liệu.

Hơn nữa, thiết kế nền tảng tích hợp này kết hợp các lối vào dành riêng cho hoạt động và bảo trì, cùng với các phương tiện bảo vệ an toàn. Điều này tạo điều kiện thuận lợi cho việc lắp đặt thiết bị, kiểm tra định kỳ và sửa chữa khẩn cấp, cuối cùng là giảm cả chi phí vốn chung của dự án cũng như chi phí vận hành và bảo trì dài hạn.

3. Hệ thống chống chịu thời tiết và chống ăn mòn

Cấu trúc chính của tháp được xây dựng từ thép hợp kim thấp, cường độ cao Q355B, sử dụng quy trình bảo vệ hai lớp kết hợp mạ kẽm nhúng nóng với lớp phủ chống ăn mòn kín.

Độ dày lớp phủ và công thức chống ăn mòn đã được Anbang tối ưu hóa đặc biệt để chịu được các điều kiện môi trường khắc nghiệt của vùng ven biển—đặc trưng bởi phun muối nhiều, độ ẩm cao và gió biển mạnh—mang lại khả năng chống ăn mòn muối, oxy hóa và lão hóa axit-bazơ mạnh mẽ.

Tất cả các bu lông và mặt bích kết cấu đều trải qua quá trình xử lý bịt kín chống ăn mòn tương tự, đảm bảo tuổi thọ sử dụng được thiết kế trên 30 năm.

Hợp tác với Anbang giúp giảm thiểu tần suất sơn lại và thay thế linh kiện trong tương lai cho dự án của bạn, đồng thời đảm bảo khả năng thích ứng hoàn toàn với nhiều môi trường có tính ăn mòn cao—bao gồm vùng núi nội địa, bãi triều ven biển và khu công nghiệp.

4. Tùy chỉnh cơ sở hẹp, nhẹ

Để giải quyết những thách thức về hành lang hẹp, tài nguyên đất đai khan hiếm và kiến ​​trúc dày đặc xung quanh trong lưới điện đô thị, chúng tôi đã giới thiệu một loạt tháp thiết bị đầu cuối nhỏ gọn, có đế hẹp.

Dòng sản phẩm này có kích thước chân đế tháp được tối ưu hóa và thiết kế kết cấu chống gió, dẫn đến diện tích nhỏ hơn và mặt cắt ngang hướng gió giảm.

Mặc dù đáp ứng đầy đủ tất cả các yêu cầu về tải trọng kết cấu và tiêu chuẩn an toàn điện, loạt tháp đầu cuối này mang lại khả năng thích ứng linh hoạt với nhiều môi trường đất đô thị khác nhau—bao gồm vành đai xanh, tường chu vi trạm biến áp và khu vực ngoại vi của các cơ sở năng lượng mới. Chúng cung cấp giải pháp thiết thực cho những khó khăn thường gặp trong việc bố trí các tháp đầu cuối trong các dự án hiện đại hóa lưới điện đô thị.

5. Tùy chỉnh linh hoạt trên mọi cấp điện áp

Danh mục sản phẩm của chúng tôi bao gồm tất cả các loại điện áp cao chính—bao gồm 35kV, 110kV và 220kV—và hỗ trợ tùy chỉnh các thiết kế kết cấu khác nhau, chẳng hạn như tháp lưới thép góc, tháp thép hình ống một cột và tháp composite nhiều mạch.

Chiều cao tháp, cấu hình cánh tay đòn, các thông số đính kèm chất cách điện, hệ thống nối đất và thiết lập chống sét đều có thể được điều chỉnh theo yêu cầu cụ thể.

Có khả năng đáp ứng nhu cầu của các dự án kỹ thuật đa dạng—từ tích hợp lưới điện nhiệt và truyền tải năng lượng tái tạo (gió và mặt trời) đến mở rộng mạng lưới phân phối ở thành thị và nông thôn cũng như kết nối thiết bị đầu cuối đường dây liên khu vực—chúng tôi cung cấp các giải pháp phân phối toàn diện, tùy chỉnh một cửa.
