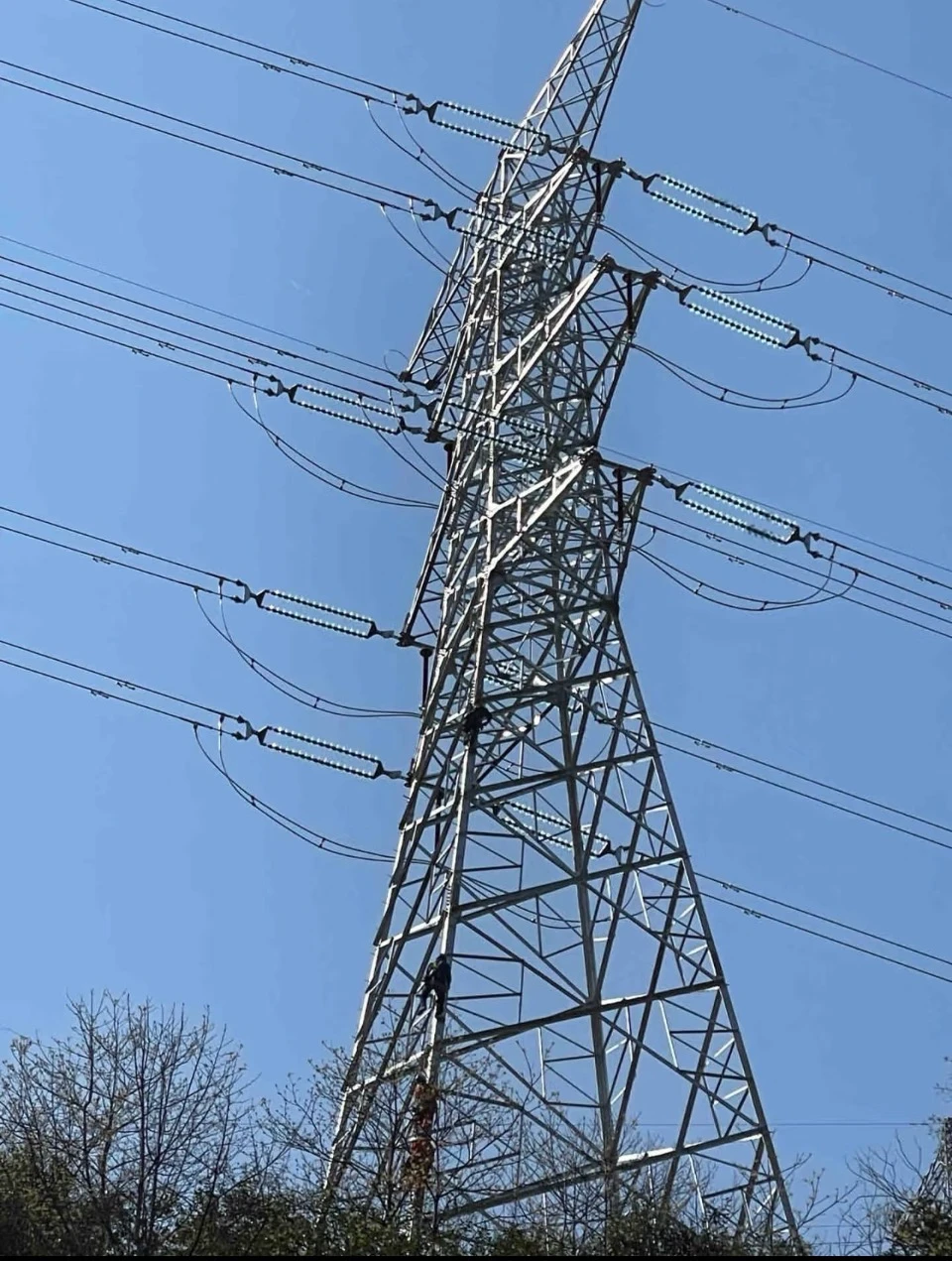

Nhà máy Tháp Tangent bền ở Trung Quốc

Là tháp dạng xương sống chính của đường dây truyền tải trên không, tháp đường thẳng chiếm hơn 80% tổng số tháp truyền tải trên toàn mạng. Đây là loại tháp cơ bản được sử dụng rộng rãi nhất trong cơ sở hạ tầng lưới điện, truyền tải nhà máy năng lượng mới và các dự án nâng cấp lưới điện đô thị-nông thôn.

Thanh Đảo Anbang Năng lượng mới, dựa vào cơ sở sản xuất kết cấu thép Sơn Đông và sự tích lũy công nghệ của một doanh nghiệp công nghệ cao quốc gia, tham gia sâu vào nghiên cứu và sản xuất toàn bộ chuỗi công nghiệp kết cấu thép truyền động.

Nhà máy của chúng tôi đã phát triển một loạt sản phẩm tháp thép góc thẳng cấp điện áp đầy đủ, bao gồm các điều kiện truyền tải chính 35kV, 110kV, 220kV và 330kV, bao gồm tất cả các loại tháp như thiết kế hình Gan, hình chiếc cốc, hình con cú và hình sừng.

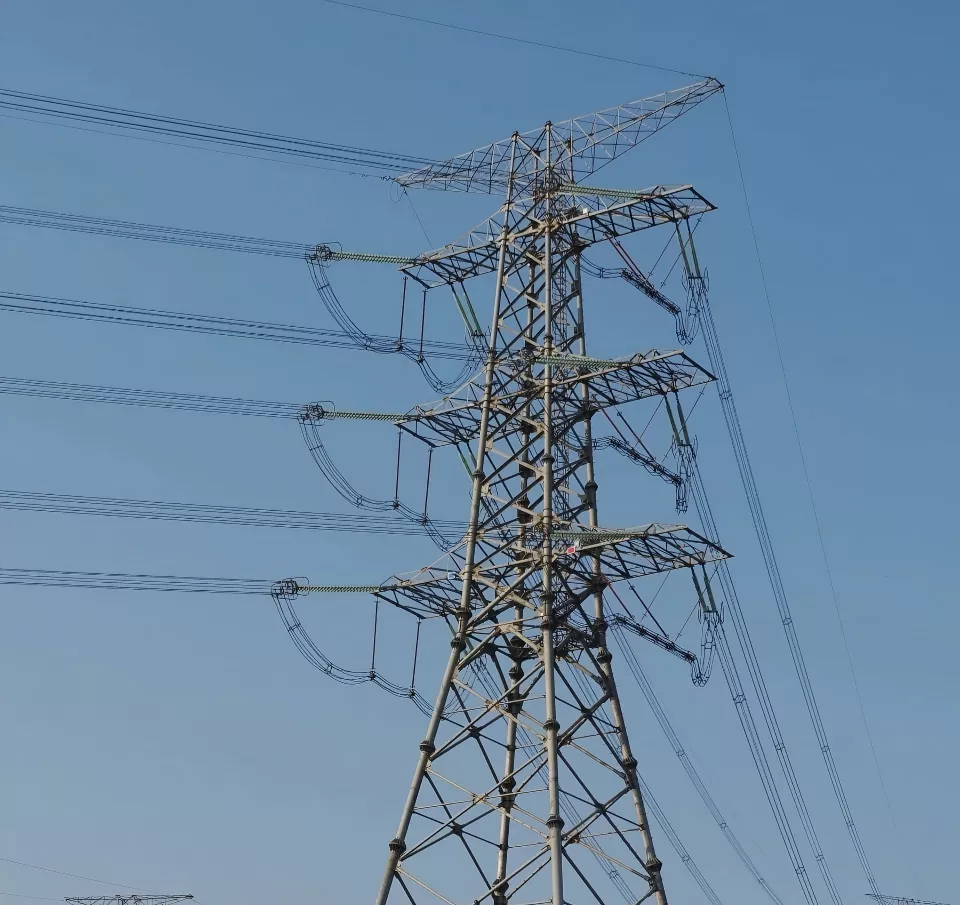

Tháp Tangent là gì?

Anbang Tangent Towers được định vị là kết cấu chịu lực độc quyền cho các đoạn truyền tải thẳng, chỉ chịu trọng lượng của dây dẫn và dây nối đất, tải trọng băng và tải trọng gió ngang mà không chịu lực căng dọc và lực căng góc của đường dây.

Tập trung vào thiết kế cơ khí giàn nhẹ, chống ăn mòn trong mọi điều kiện thời tiết, tối ưu hóa kết cấu chính xác cũng như xây dựng và bảo trì thuận tiện, chúng có thể thích ứng với các tình huống cơ sở hạ tầng đa dạng như đồng bằng, đồi, núi, môi trường có độ ẩm cao ven biển và phun muối cũng như các công viên năng lượng mới.

Chúng cung cấp hệ thống hỗ trợ kết cấu thép ổn định, lâu dài và tiết kiệm chi phí cho các hành lang truyền tải đường dài, đồng thời đáp ứng các yêu cầu của dự án về cung cấp năng lượng gió và quang điện, chuyển đổi lưới điện đô thị-nông thôn và mạng lưới điện liên tỉnh, đóng vai trò là thành phần cốt lõi chịu tải cơ bản của mạng lưới truyền tải năng lượng mới.

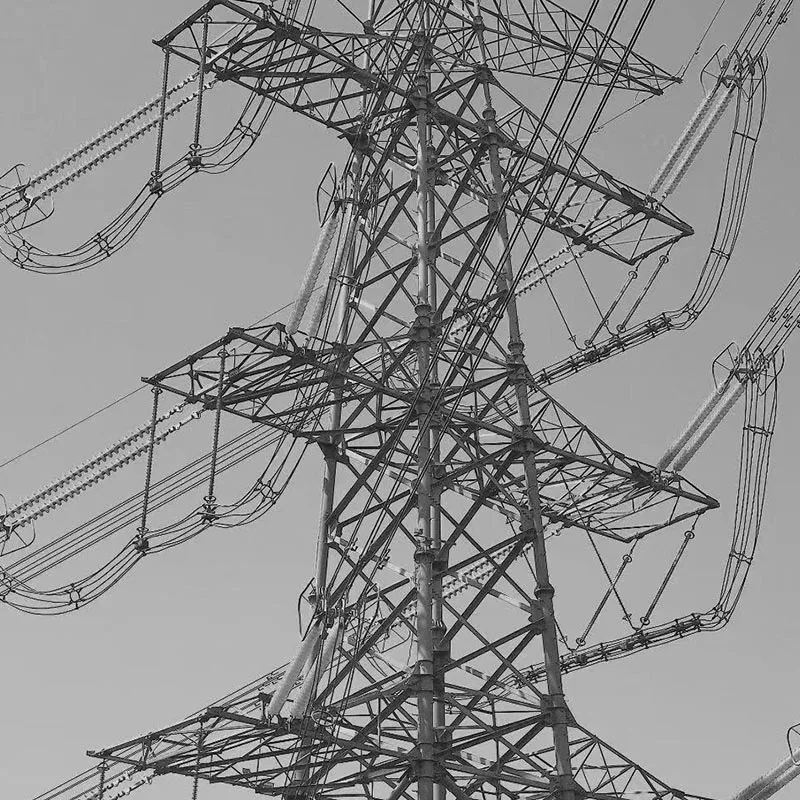

Hệ thống đặc tả tháp đầy đủ của chúng tôi

1. Dòng điện hạ thế thông thường (35kV/110kV)

Chủ yếu là các tháp dạng khô hình chữ Z và đơn giản hóa ở trên, có thân tháp thấp và nhẹ, diện tích móng nhỏ, phù hợp với mạng lưới phân phối ở thành thị và nông thôn, các nhánh truyền tải thị trấn và các dự án năng lượng mới nối lưới nhỏ gần đó.

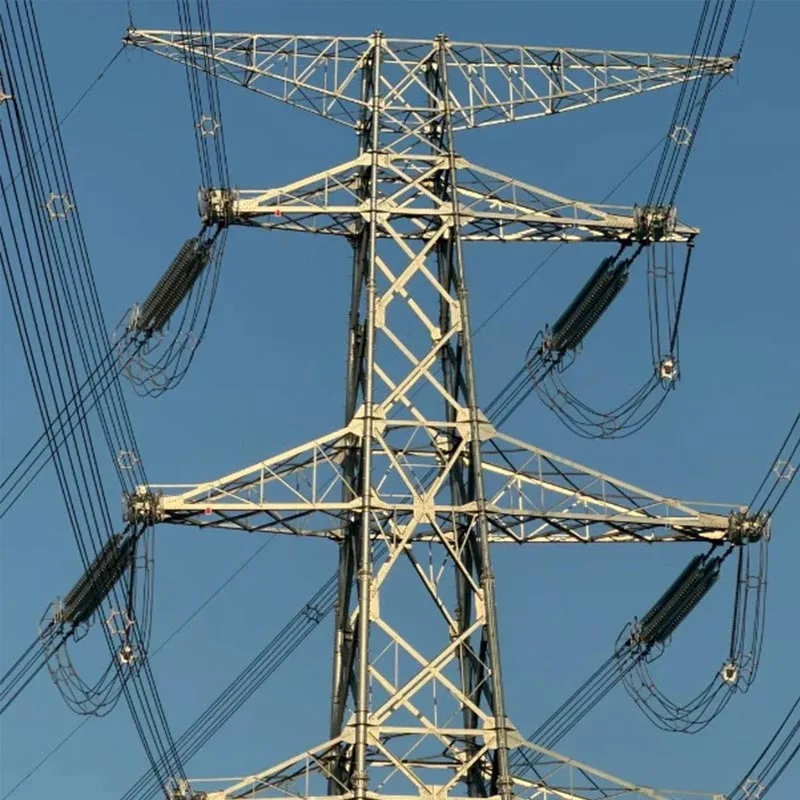

2. Dòng trung kế cao thế (220kV/330kV)

Tháp thẳng loại khô và hình cốc tiêu chuẩn, khoảng cách chéo cánh tay và khoảng cách phối hợp cách nhiệt được tối ưu hóa, dự phòng đủ độ cứng, phù hợp với các đường dây truyền tải chính của lưới điện, đường trục truyền tải xuyên khu vực và đường dây đi ra của các nhà máy điện gió và mặt trời lớn.

3. Dòng chuyên dụng nhỏ gọn

Tháp thẳng nhỏ gọn có nền hẹp, giảm nhịp chân tháp và dấu chân hành lang, phù hợp cho các dự án ở khu vực có quỹ đất hạn chế, khu dân cư lân cận và hành lang sinh thái hạn chế; cũng tương thích với các điều kiện góc nhỏ và góc rẽ nhỏ, tăng tính linh hoạt trong bố cục đường.

4. Thông số kết cấu chung

Vật liệu chính là thép hợp kim thấp cường độ cao Q345B và Q420, kết cấu giàn lắp ráp bu lông toàn tháp, thiết kế thân tháp hình thang, chiều cao tháp từ 18m đến 75m, phù hợp với chiều dài nhịp thông thường từ 80m đến 400m, tuân thủ nghiêm ngặt Thông số kỹ thuật thiết kế đường truyền tải điện GB50545 và tiêu chuẩn công nghiệp kết cấu thép DL/T cho sản xuất và chế tạo.

Ưu điểm sản phẩm cốt lõi

(1) Tối ưu hóa cấu trúc

Dựa vào công nghệ mô phỏng và phân tích cấu trúc phần tử hữu hạn, mặt cắt ngang, cách sắp xếp vật liệu nghiêng và ứng suất khớp của thân tháp được tối ưu hóa trên toàn bộ khu vực, loại bỏ thiết kế vật liệu dư thừa truyền thống.

Trong điều kiện đáp ứng các yêu cầu tải trọng quốc gia về khả năng chống gió, chống động đất và lớp băng bao phủ, trọng lượng bản thân của thân tháp được tối ưu hóa từ 12% ~ 18%, đường truyền lực giàn rõ ràng và độ chính xác kiểm soát độ lệch tốt hơn mức trung bình của ngành.

Độ mở gốc móng nhỏ hơn, lượng đào đất và tiêu thụ bê tông đồng thời giảm, giúp giảm đáng kể chi phí thu hồi đất và xây dựng dân dụng của dự án, đồng thời đạt được sự cân bằng tối ưu giữa dự phòng an toàn kết cấu, tỷ lệ sử dụng vật liệu và chi phí dự án.

(2) Chống ăn mòn

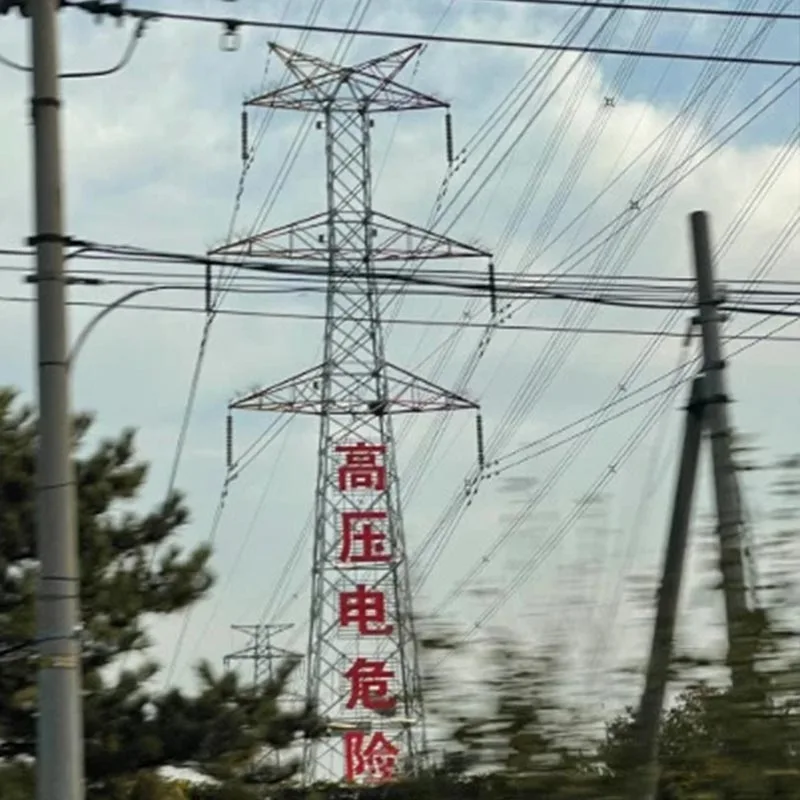

Anbang áp dụng toàn bộ quy trình mạ kẽm nhúng nóng tiêu chuẩn quốc gia.

Thép được nhúng toàn bộ khu vực, độ dày của lớp kẽm đồng đều và ổn định ≥ 85μm, kết hợp với xử lý thụ động và bịt kín, để chống lại sự phun muối ven biển, axit và kiềm công nghiệp, ngưng tụ ẩm, mưa, tuyết và đóng băng-tan băng và các ăn mòn môi trường khác.

Tuổi thọ cơ bản của thiết kế sản phẩm là 50 năm và lớp chống ăn mòn phân hủy chậm trong quá trình sử dụng ngoài trời, giúp giảm đáng kể tần suất sửa chữa sơn và vận hành và bảo trì loại bỏ rỉ sét sau này, giảm chi phí vận hành và bảo trì trong toàn bộ vòng đời và thích ứng với các môi trường khu vực phức tạp như bờ biển Sơn Đông, độ ẩm cao trong đất liền và băng giá khắc nghiệt ở phía bắc.

(3) Cấu trúc bằng sáng chế bảo mật tự phát triển

Được trang bị cấu trúc chống leo núi có thể tái chế được cấp bằng sáng chế của Anbang New Energy, tòa tháp được trang bị bàn đạp tiếp cận có thể thu vào, được tự động tái chế và ẩn đi khi không sử dụng hàng ngày, ngăn chặn những nhân viên không liên quan leo lên vi phạm quy định.

Chỉ nhân viên vận hành và bảo trì chuyên nghiệp mới có thể mở khóa và mở rộng kênh bảo trì, có tính đến việc bảo vệ an toàn khi làm việc trên cao và kiểm soát an ninh công cộng, lấp đầy khoảng trống an ninh của các tháp truyền thống không cần bảo vệ và dễ leo lên, đồng thời đáp ứng các yêu cầu về tiêu chuẩn an toàn lưới điện.

(4) Sản xuất mô-đun đúc sẵn

Toàn bộ nhà máy sản xuất linh kiện tháp tiêu chuẩn hóa việc dập, đục lỗ và lắp ráp trước, đồng thời tất cả các lỗ bu lông đều được khớp chính xác, không cần cắt và hàn thứ cấp tại chỗ mà chỉ cần nối và lắp ráp bu lông thuần túy.

Tách rời các bộ phận nhẹ, không gây khó khăn khi vận chuyển đường bộ, di chuyển thuận tiện các đoạn đường miền núi hiểm trở.

Quy trình lắp đặt đơn giản hóa, rút ​​ngắn thời gian làm việc ở độ cao và giảm đồng bộ nhân lực xây dựng và chi phí thời gian xây dựng, phù hợp cho các dự án sửa chữa lưới điện khẩn cấp và cơ sở hạ tầng hàng loạt, tháo dỡ, sửa đổi và thay thế linh kiện thuận tiện và có giá trị tái sử dụng thứ cấp.

(5) Thích ứng với nhiều môi trường

Thiết kế kết cấu bao gồm 8 cấp độ chống động đất, 12 cấp độ chống gió và các điều kiện phủ băng khắc nghiệt.

Độ dẻo dai của thép không bị suy giảm trong môi trường nhiệt độ thấp và lạnh khắc nghiệt, hiệu suất kết cấu của môi trường muối cao ven biển ổn định.

Hình thức móng được điều chỉnh linh hoạt với nền móng đào, móng tấm và móng bậc thang chôn nông, phù hợp với nhiều địa chất bùn, sườn dốc, núi và bằng phẳng mà không cần chuyển đổi địa điểm quy mô lớn.

Nó phù hợp với các kịch bản phi tiêu chuẩn như hành lang truyền tải ngoại vi của các trạm năng lượng mới và mạng lưới đường dây ở các vùng núi xa xôi.

(6) Toàn bộ chuỗi kiểm soát chất lượng

Là một doanh nghiệp công nghệ cao quốc gia, Anbang đã thiết lập một hệ thống kiểm tra chất lượng toàn quy trình để kiểm tra lại nhà máy thép, kiểm tra độ chính xác của phôi, phát hiện khuyết tật mối hàn, kiểm tra lớp mạ kẽm và kiểm tra mô phỏng tải trọng.

Đánh giá nghiêm ngặt các tiêu chuẩn sản xuất của Lưới điện Nhà nước và Lưới điện Miền Nam Trung Quốc, với khả năng thay thế mạnh mẽ của các bộ phận và độ lệch bằng 0 trong quy mô cung cấp theo lô để đảm bảo tính nhất quán của việc lắp đặt các đường dây theo lô.

Kịch bản ứng dụng

Kênh truyền tải thẳng đường trục cao áp/hạ áp của Lưới điện Nhà nước và lưới điện địa phương;

Các nhà máy quang điện và trang trại gió gửi năng lượng mới đến các đường dây đặc biệt;

Nâng cấp lưới điện đô thị và nông thôn, chuyển đổi lưới điện nông thôn và đường dây cấp điện nội bộ trong các khu công nghiệp;

Các dự án truyền tải điện tại các hành lang hạn chế như vùng đồi núi, ven biển, khu dự trữ sinh thái;

Kết nối hàng loạt các đường thẳng đường dài và hỗ trợ các tháp chịu lực căng để xây dựng một hệ thống truyền tải hoàn chỉnh.

Dịch vụ hỗ trợ doanh nghiệp

Thanh Đảo Anbang Năng lượng mớicung cấp các giải pháp toàn diện, toàn diện, từ khảo sát dây chuyền ban đầu, thiết kế tùy chỉnh loại tháp, xác minh bản vẽ chuyên sâu, đến sản xuất và sản xuất hàng loạt tại nhà máy, phân phối phương tiện hậu cần, hướng dẫn kỹ thuật lắp đặt tại chỗ cũng như các dịch vụ tích hợp vận hành và bảo trì sau này.

Chúng tôi hỗ trợ tùy chỉnh xuất khẩu ở nước ngoài, nghiên cứu cá nhân hóa và phát triển các thông số phi tiêu chuẩn, dựa vào lợi thế năng lực sản xuất của Khu công nghiệp sản xuất thông minh Giao Châu, đảm bảo giao hàng nhanh chóng trên quy mô lớn và cung cấp hỗ trợ kết cấu thép đáng tin cậy cho các dự án cơ sở hạ tầng điện trong và ngoài nước với năng lực sản xuất ổn định, chất lượng cốt lõi và dịch vụ toàn chu kỳ.
