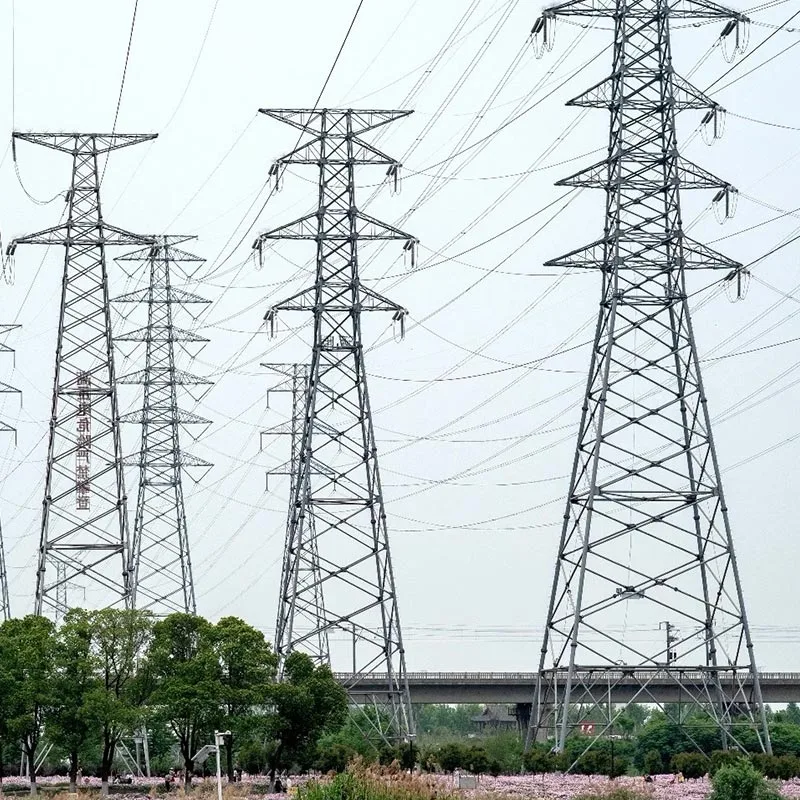

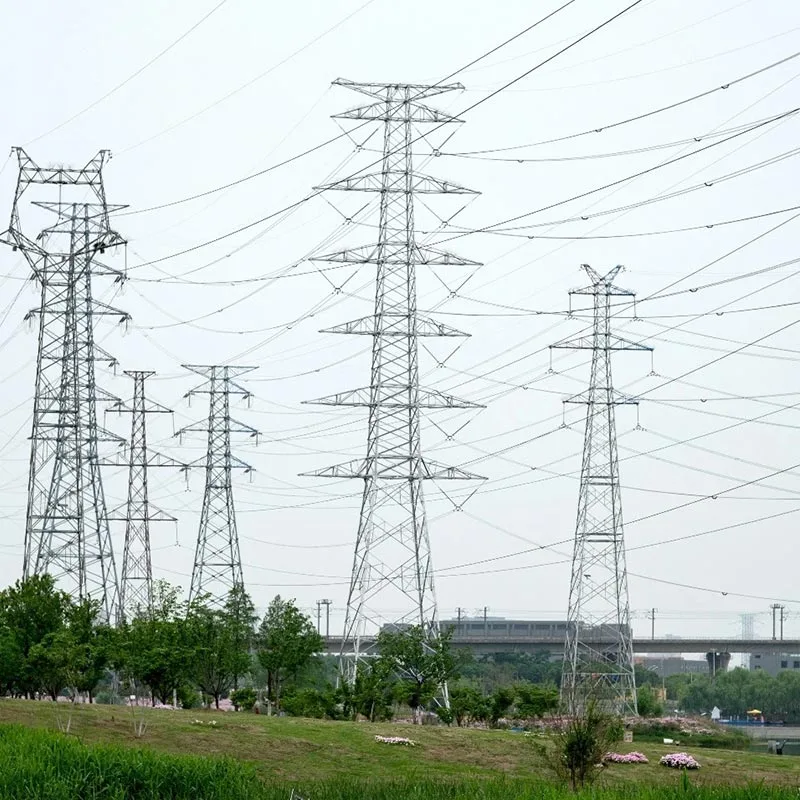

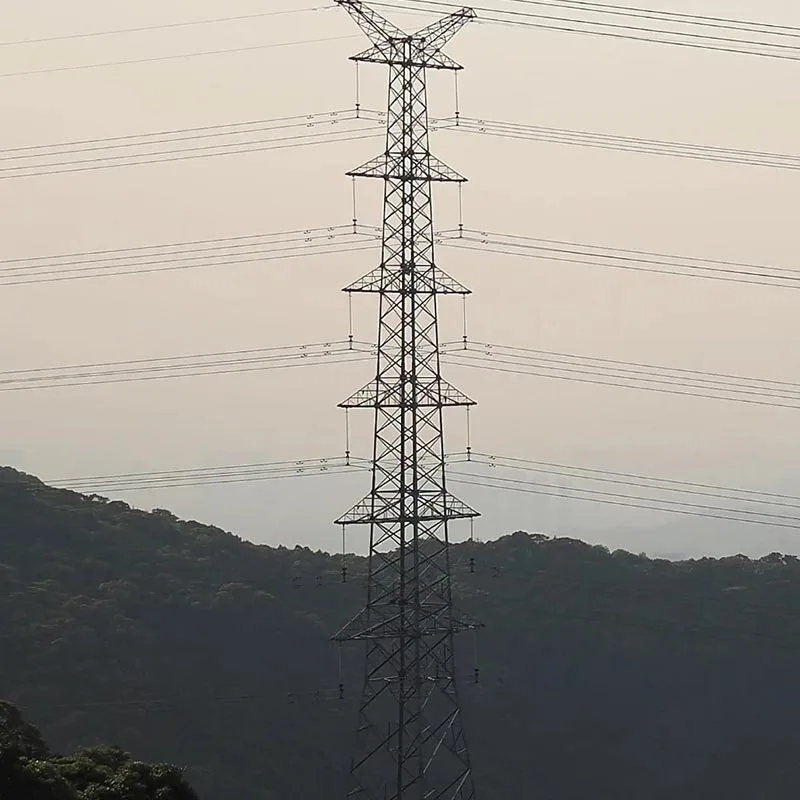

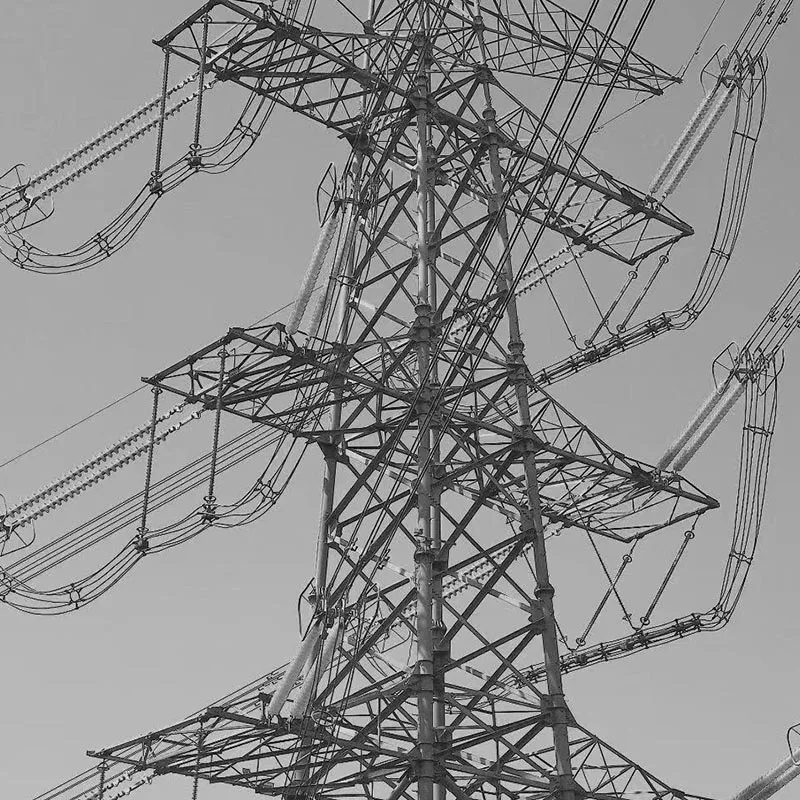

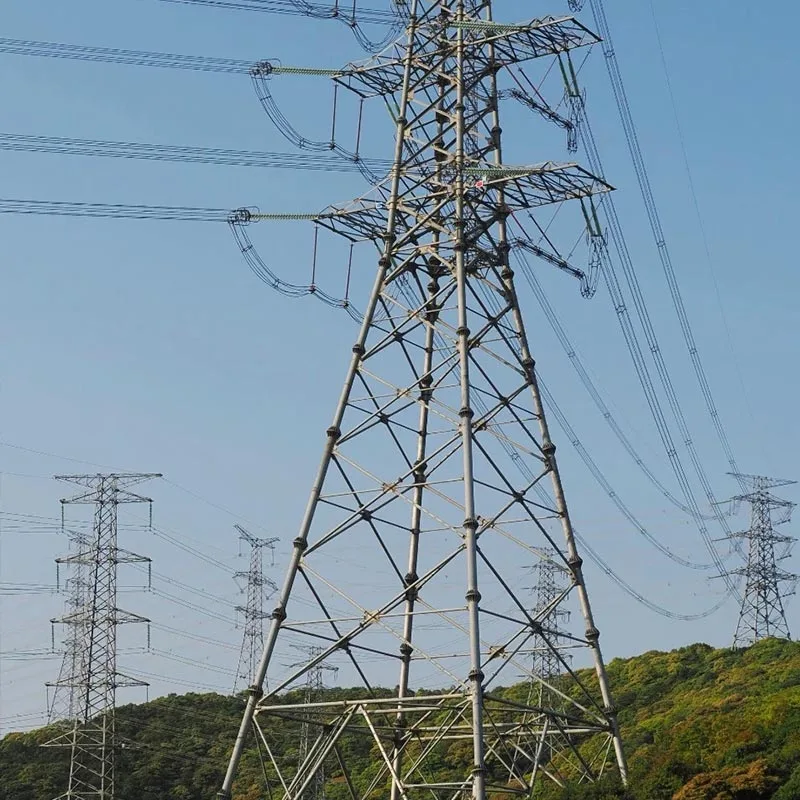

Tháp tiếp tuyến truyền tải điện

Tháp tiếp tuyến truyền tải điện tiên tiến và bền bỉ là kết cấu thép hỗ trợ cốt lõi cho đoạn thẳng quyền lực truyền tải, phù hợp với cấp điện áp 10kV–1000kV. Nó được thiết kế và sản xuất bởi Qingdao Anbang New năng lượng Nhà máy theo tiêu chuẩn GB/T 2694–2018 và DL/T 5486–2020.

Sản phẩm sử dụng góc cường độ cao kết cấu giàn thép/ống thép, mạ kẽm nhúng nóng để bảo vệ chống ăn mòn lâu dài và cốt thép được cấp bằng sáng chế công nghệ, tích hợp khả năng chịu tải cao, khả năng chống thiên tai mạnh mẽ, dễ lắp đặt và lâu dài dịch vụ cuộc sống.

Nó được sử dụng rộng rãi trong lưới điện đô thị, truyền tải điện miền núi, vượt sông và các tình huống khác, cung cấp giải pháp tháp tiếp tuyến truyền tải ổn định và đáng tin cậy để truyền tải điện ở Trung Quốc.

Ưu điểm cốt lõi

Hiệu suất cơ học tuyệt vời

Được trang bị bằng sáng chế độc lập "tăng cường cấu trúc cho các thành phần thép được sử dụng trong tháp điện", có thể tạo ra một giá đỡ ổn định hình tam giác mà không cần khoan lỗ.

Sức mạnh vật chất chính của tháp tiếp tuyến truyền tải được tăng thêm 20% và gió, động đất và khả năng chống đóng băng vượt xa tiêu chuẩn ngành.

Sản xuất chính xác tại nhà máy

Thanh Đảo Anbang Năng lượng mới 50.000㎡ hiện đại nhà máy hàng năm sản xuất hơn 50.000 tấn linh kiện tháp. Toàn bộ quá trình bao gồm cắt CNC, hàn chính xác và phát hiện lỗ hổng nghiêm ngặt, đạt độ chính xác thành phần ± 1,0mm và độ thẳng đứng 1/1000.

Bảo vệ chống ăn mòn lâu dài

Tháp tiếp tuyến truyền tải điện sử dụng nhúng nóng hai lớp mạ điện quá trình chống ăn mòn, với độ dày lớp kẽm ≥85μm. Nó có thể đạt được 50 năm phục vụ không cần bảo trì trong khắc nghiệt môi trường như ven biển, vùng nước mặn-kiềm và độ ẩm cao, làm giảm đáng kể tổng vòng đời chi phí.

Thiết kế mô-đun và lắp đặt hiệu quả

Các tòa tháp áp dụng các mô-đun và kết nối bu lông được tiêu chuẩn hóa, không yêu cầu tại chỗ hàn. Thời gian lắp đặt tháp móng đơn được rút ngắn 30% so với phương pháp truyền thống, cho phép xây dựng nhanh chóng ở các địa hình phức tạp như núi và sa mạc.

Tùy biến mạnh mẽ

Thích hợp cho các cấp điện áp từ 10kV đến 1000kV, tháp có thể được tùy chỉnh theo áp lực gió, băng giá, điều kiện địa chất và các yêu cầu vận hành khác, đáp ứng nhu cầu của các dự án đường truyền khác nhau trên khắp Trung Quốc.

Nguyên lý hoạt động của sản phẩm

Là kết cấu đỡ lõi của đoạn thẳng của đường dây truyền tải, tháp tiếp tuyến truyền tải chức năng chủ yếu là treo dây dẫn và dây nối đất, đồng thời chịu tải trọng thẳng đứng (dây dẫn và dây nối đất, trọng lượng bản thân tháp), tải trọng ngang (tải gió, tải băng, hiệu ứng động đất) và lực căng dây đứt.

Tháp sử dụng cấu trúc giàn không gian, giúp truyền các tải trọng khác nhau đến nền tháp một cách hiệu quả thông qua sự sắp xếp hợp lý các cấu kiện chính, cấu kiện chéo, cấu kiện ngang, đảm bảo ổn định hình học và an toàn điện của đường dây truyền tải trong điều kiện khắc nghiệt.

Tháp tiếp tuyến truyền tải điện cách ly các dây dẫn khỏi tháp thông qua các dây cách điện, trong khi phối hợp với dây nối đất để chống sét, đảm bảo an toàn, ổn định và hiệu quả truyền năng lượng điện trong các đoạn thẳng.

Tòa tháp của Qingdao Anbang New Energy tối ưu hóa cấu trúc thông qua mô phỏng phần tử hữu hạn, kiểm soát chính xác độ lệch và ứng suất. Trong khi đáp ứng các yêu cầu cơ học, tòa tháp có trọng lượng nhẹ, với cái trọng lượng của một tháp móng đơn nhỏ hơn 15% so với thiết kế truyền thống.

Thông số sản phẩm

Dịch vụ của chúng tôi

Giải pháp một cửa

Chúng tôi cung cấp dịch vụ chìa khóa trao tay cho việc thiết kế, sản xuất tháp góc truyền, vận chuyển, lắp đặt và chạy thử, kiểm soát toàn bộ quá trình từ sàng lọc bản vẽ đến bàn giao dự án.

Dịch vụ thiết kế tùy chỉnh

Dựa trên cấp điện áp, địa hình, địa hình và thời tiết của dự án điều kiện, chúng tôi cung cấp giải pháp tháp góc truyền được thiết kế riêng, cung cấp các tính toán và mô phỏng cơ khí chuyên nghiệp báo cáo.

Dịch vụ trọn đời

Chúng tôi cung cấp bảo hành 12 tháng từ nhà máy và cung cấp trọn đời hỗ trợ kỹ thuật, hướng dẫn bảo trì, cung cấp phụ tùng thay thế để đảm bảo tháp góc truyền tải hoạt động ổn định lâu dài.

Dịch vụ phản hồi nhanh

Nhà máy năng lượng mới Thanh Đảo Anbang sản xuất tại địa phương để rút ngắn thời gian giao hàng chu kỳ; chuyên nghiệp của chúng tôi Đội ngũ hậu mãi phản hồi trong vòng 24 giờ để giải quyết kịp thời các vấn đề lắp đặt và vận hành góc truyền tháp.
