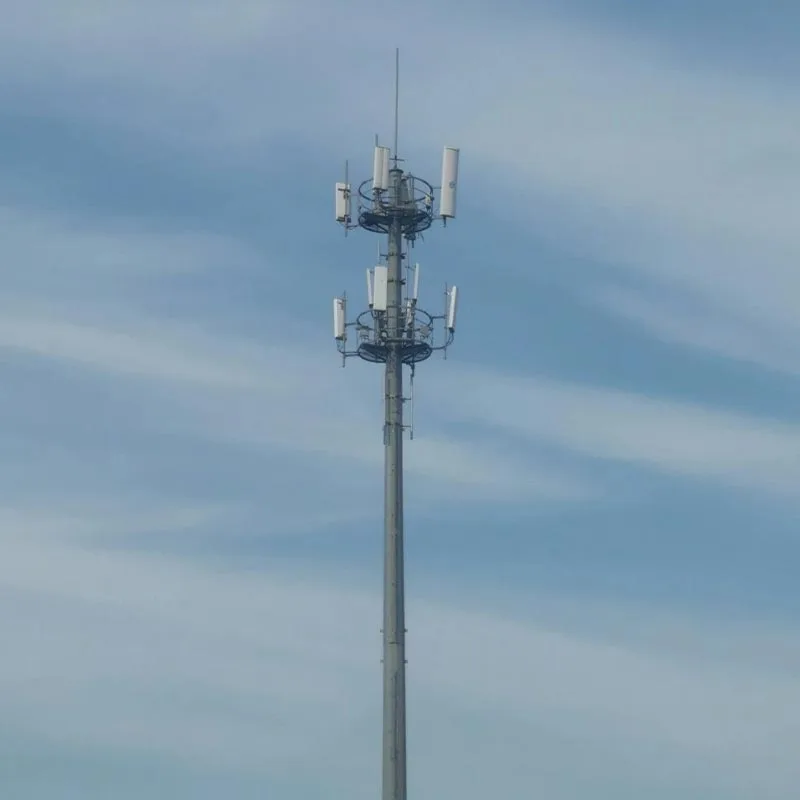

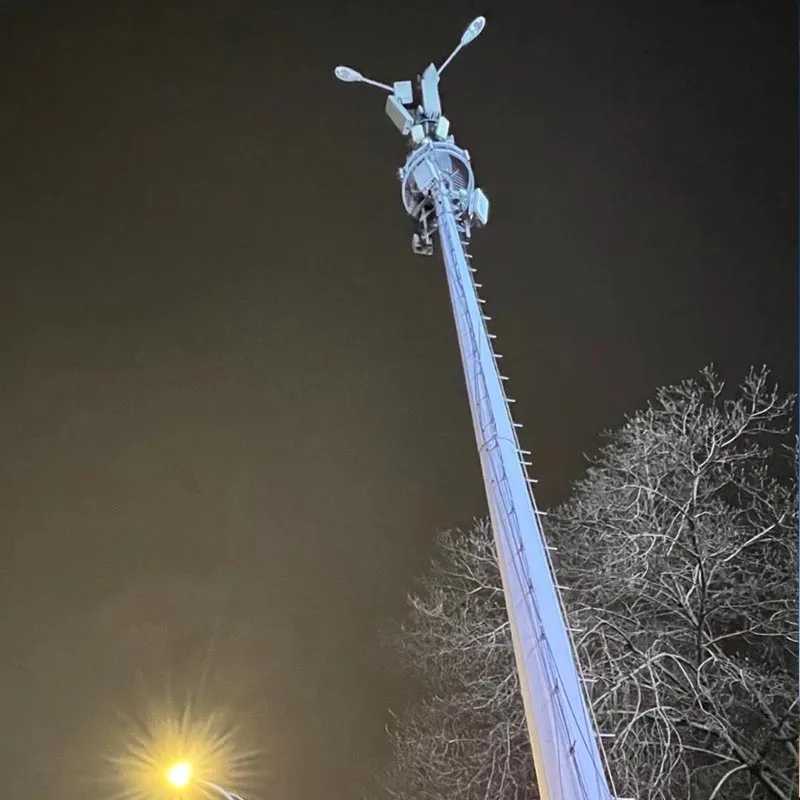

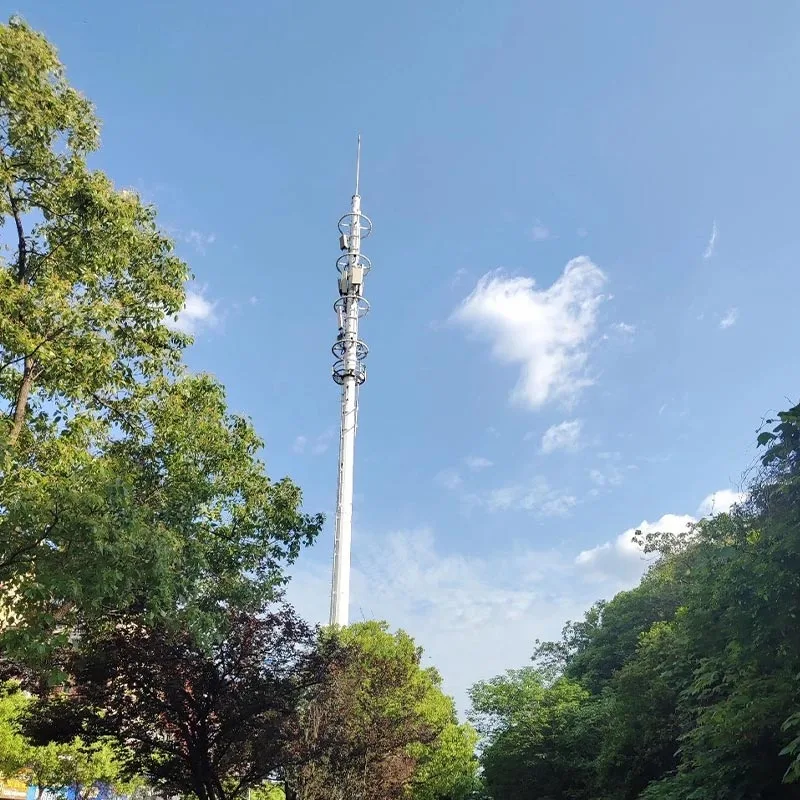

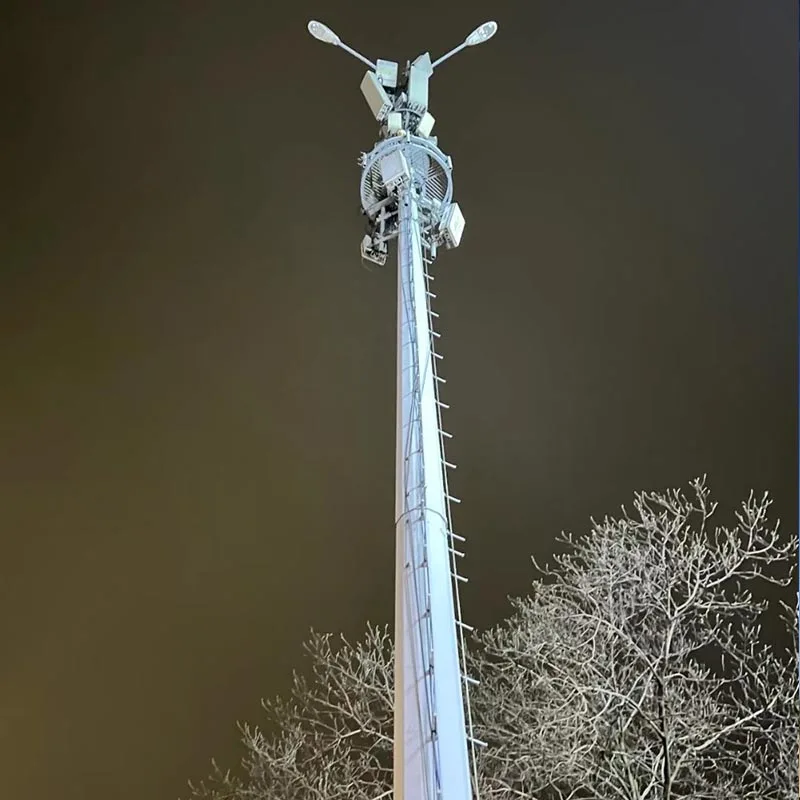

Tháp viễn thông thép hình ống

Tháp viễn thông thép hình ống của Qingdao Anbang New Energy sử dụng các ống thép cường độ cao như Q355B làm chân đế vật liệu, áp dụng thiết kế mô-đun và quy trình chống ăn mòn mạ kẽm nhúng nóng.

Chúng bao gồm nhiều cấu trúc các loại, bao gồm thiết kế một ống và ba ống, phù hợp với các tình huống giao tiếp khác nhau.

Thép ống tháp truyền thông kết hợp các ưu điểm như ổn định cấu trúc, lắp đặt dễ dàng, chống ăn mòn, độ bền và dấu chân nhỏ gọn.

Chúng có thể phục vụ trong thời gian dài trong nhiều môi trường phức tạp khác nhau, bao gồm đô thị, miền núi, ven biển, tuân thủ nghiêm ngặt các tiêu chuẩn ngành liên quan.

Họ là sự hỗ trợ cốt lõi không thể thiếu thiết bị trong việc xây dựng mạng lưới thông tin liên lạc hiện đại, đảm bảo vững chắc cho việc truyền tải ổn định của các tín hiệu truyền thông.

Ưu điểm sản phẩm

Chống ăn mòn lâu dài

Tháp viễn thông thép hình ống sử dụng một phần không thể thiếu quá trình mạ kẽm nhúng nóng, với độ dày lớp kẽm ≥85μm, tạo thành lớp bảo vệ hợp kim kẽm-sắt dày đặc, đạt được cả cách ly vật lý và bảo vệ điện hóa.

Nó có hiệu quả chống ăn mòn từ phun muối, độ ẩm, chất ô nhiễm công nghiệp và các yếu tố khác, với tuổi thọ sử dụng ngoài trời trên 30 năm, đáng kể giảm chi phí bảo trì tiếp theo và phù hợp với môi trường khắc nghiệt như ven biển và công nghiệp các khu vực ô nhiễm.

Cấu trúc ổn định

Được thiết kế với mặt cắt hình ống tròn hoặc hình tam giác, tháp có sự phân bố ứng suất đồng đều và độ cứng uốn cao. Hệ số cản gió của nó thấp hơn 20% -40% so với của tháp thép góc truyền thống.

Nó có thể chịu được gió mạnh cấp 11, động đất cấp 8 và băng giá tải 5-10 mm. Tháp có đường nét nhẵn và không dễ bị đổ khi có gió lớn.

Cấu trúc của nó là an toàn và đáng tin cậy, tuân thủ các quy chuẩn thiết kế kết cấu thép quốc gia và tiêu chuẩn thiết kế cột tháp.

Dễ dàng lắp đặt và vận chuyển

Tháp truyền thông bằng thép hình ống được chế tạo sẵn tại nhà máy được sản xuất theo mô-đun và được kết nối thông qua các kết nối bu-lông hoặc mặt bích, không cần hàn tại chỗ. các chiều cao có thể được điều chỉnh linh hoạt và việc lắp ráp có thể được hoàn thành nhanh chóng tại chỗ mà không cần thiết bị nâng lớn, rút ngắn thời gian thi công từ 30%-50%. Bao bì lồng nhau với ống lớn chứa các ống nhỏ hơn tiết kiệm 40%-60% không gian vận chuyển, giảm đáng kể chi phí vận chuyển đường dài.

Tiết kiệm không gian

Cấu trúc nhỏ gọn của tháp truyền thông bằng thép hình ống đòi hỏi kích thước nhỏ hơn dấu chân, tiết kiệm hơn 30% diện tích đất so với tháp thép góc truyền thống.

Lựa chọn trang web linh hoạt của nó làm cho nó phù hợp với các khu vực đô thị dày đặc, vùng núi và các địa điểm xa xôi với địa hình phức tạp. tùy chỉnh có thể cung cấp độ cao 10-60 mét để đáp ứng các tình huống đa dạng như trạm gốc 5G/6G, lò vi sóng thông tin liên lạc và thông tin liên lạc khẩn cấp.

Chất lượng được kiểm soát

Được làm từ ống thép cao cấp có độ bền cao với khả năng sử dụng vật liệu hơn 97%, tòa tháp có dây chuyền sản xuất hàn, cắt CNC hoàn toàn tự động và kiểm tra chất lượng nghiêm ngặt thông qua phát hiện khuyết tật mối hàn và kiểm tra lớp kẽm.

Sản xuất tuân thủ các tiêu chuẩn quốc gia và ngành như GB/T và YD/T, với chứng nhận đầy đủ, hiệu suất ổn định, đáp ứng các yêu cầu nghiêm ngặt về truyền thông khác nhau dự án.

Cách chọn mẫu

Chọn theo kịch bản giao tiếp

Trạm cơ sở 5G đô thị: Chọn tháp truyền thông dạng ống đơn bằng thép, cao 15-30 mét, đơn giản và cấu trúc mang tính thẩm mỹ, diện tích nhỏ, phù hợp với các lô đất đô thị hẹp và có thể linh hoạt được lắp đặt trên mái nhà, góc phố và các khu vực khác.

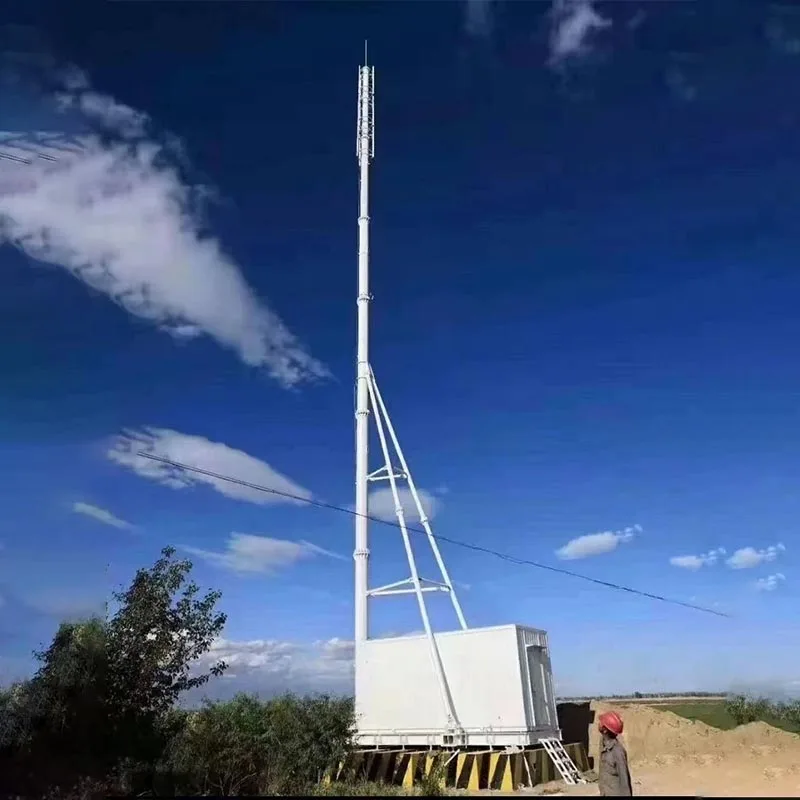

Trạm cơ sở phủ sóng rộng ngoài trời: Chọn tháp truyền thông 3 ống thép hình ống, cao 30-60 mét, khả năng chống gió và động đất mạnh hơn, thích hợp cho các khu vực mở ngoài trời như núi và đồng bằng, đạt được vùng phủ sóng tín hiệu đường dài.

Liên lạc khẩn cấp/tạm thời: Chọn tháp truyền thông bằng thép hình ống nhẹ, có chiều cao 10-20 mét, lắp ráp mô-đun nhanh, có thể được triển khai nhanh chóng để đáp ứng liên lạc khẩn cấp và vùng phủ sóng tín hiệu tạm thời nhu cầu.

Chọn theo điều kiện môi trường

Khu vực ven biển/ăn mòn cao: Chọn tháp truyền thông dạng ống bằng thép có khả năng chống ăn mòn cao phủ kẽm độ dày ≥100μm, tăng cường khả năng chống ăn mòn phun muối và kéo dài tuổi thọ sản phẩm.

Khu vực có gió mạnh/động đất: Lựa chọn tháp truyền thông dạng ống thép gia cường, tiết diện tối ưu và thiết kế độ dày của tường, cải thiện hiệu suất chống gió và động đất, đảm bảo sự ổn định của cấu trúc trong môi trường khắc nghiệt.

Địa hình xa/phức tạp: Chọn tháp truyền thông dạng ống bằng thép có trọng lượng nhẹ, chân đế hẹp, phù hợp với điều kiện vận chuyển và lắp đặt không cần đến máy móc thi công lớn, giảm thiểu việc thi công khó khăn.

Chọn theo yêu cầu tải

Kịch bản tải nhẹ (Bộ ăng-ten đơn): Chọn tháp truyền thông dạng ống bằng thép có độ dày thành 6-10mm, kết cấu nhẹ, tiết kiệm chi phí, đáp ứng nhu cầu truyền tín hiệu thường xuyên.

Kịch bản tải nặng (Bộ nhiều ăng-ten, Thiết bị vi sóng): Chọn tháp truyền thông dạng ống thép gia cố với độ dày thành 10-16mm, nâng cao khả năng chịu tải, phù hợp để lắp nhiều thiết bị và đảm bảo sự ổn định về cấu trúc.

Thận trọng khi sử dụng

Trước khi lắp đặt, hãy xác minh rằng bảng tên của Tháp viễn thông thép hình ống khớp với bản vẽ thiết kế các thông số và kiểm tra tính toàn vẹn của thân tháp, mặt bích, bu lông và các bộ phận khác để đảm bảo không có biến dạng, hư hỏng hoặc bong tróc lớp kẽm. Chỉ tiến hành thi công khi đã hoàn thiện đầy đủ các phụ kiện.

Trong quá trình cẩu, sử dụng dây nylon cường độ cao để tránh làm hỏng lớp mạ kẽm bằng dây thép; trong thời gian lắp đặt, sử dụng máy kinh vĩ để theo dõi độ thẳng đứng, có độ lệch không quá 1/1000. Bu lông mặt bích nên được được siết chặt theo mô-men xoắn quy định và có thể bôi keo thủy tinh vào các bộ phận kết nối theo yêu cầu để tăng cường độ kín.

Móng tháp phải sử dụng bê tông đạt yêu cầu thiết kế, có gắn bu lông neo để đảm bảo độ tin cậy kết nối với tháp truyền thông dạng ống thép; điện trở nối đất phải ≤10Ω và hiệu quả của hệ thống nối đất cần được kiểm tra thường xuyên để tránh hư hỏng thiết bị do sét đánh.

Nghiêm cấm hàn, cắt và các hoạt động khác trên bề mặt của ống thép thông tin liên lạc tháp. Nếu cần sửa đổi hoặc bổ sung thiết bị, hãy liên hệ trước với nhà sản xuất. Sau sửa đổi, biện pháp chống ăn mòn mạ kẽm nhúng nóng phải được áp dụng lại để chống ăn mòn thép.

Tiến hành kiểm tra và bảo trì thường xuyên tháp truyền thông bằng thép hình ống. Dành cho vùng ven biển và có độ ăn mòn cao các khu vực khác thì nên kiểm tra sáu tháng một lần, đối với các khu vực khác thì hàng năm. Kịp thời sửa chữa kẽm hư hỏng các lớp, siết chặt các bu lông bị lỏng và kiểm tra các nguy cơ biến dạng cấu trúc tiềm ẩn.

Những người không chuyên nghiệp bị nghiêm cấm leo lên tháp truyền thông bằng thép hình ống. Cảnh báo xung quanh tháp nên đặt các biển báo như “Nguy hiểm điện áp cao, tránh xa” để duy trì khoảng cách an toàn; an toàn trong quá trình thi công, bảo trì phải có biện pháp bảo vệ, tuân thủ nghiêm ngặt các quy định vận hành an toàn.
