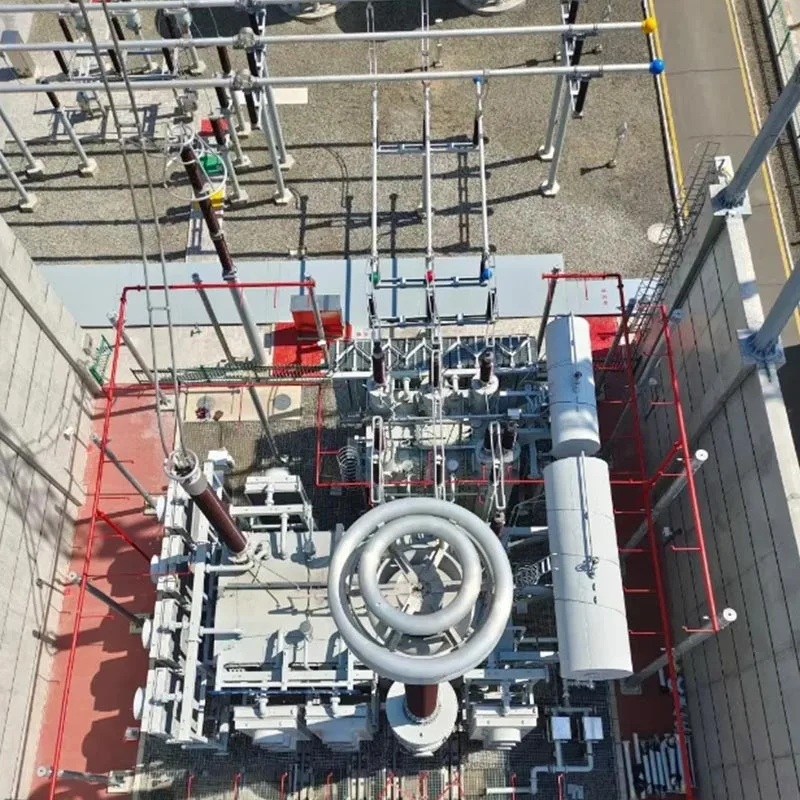

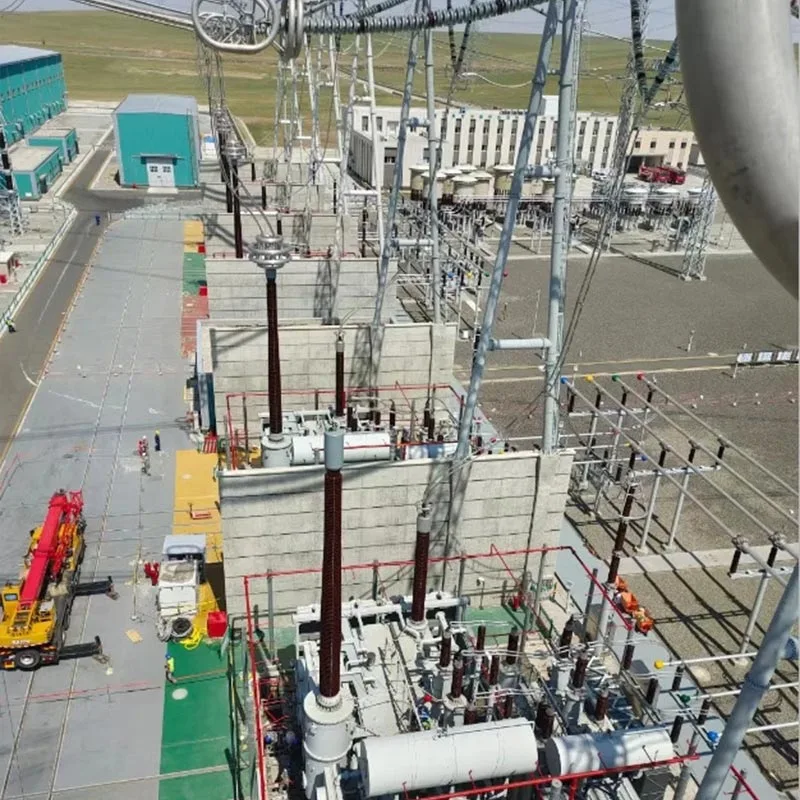

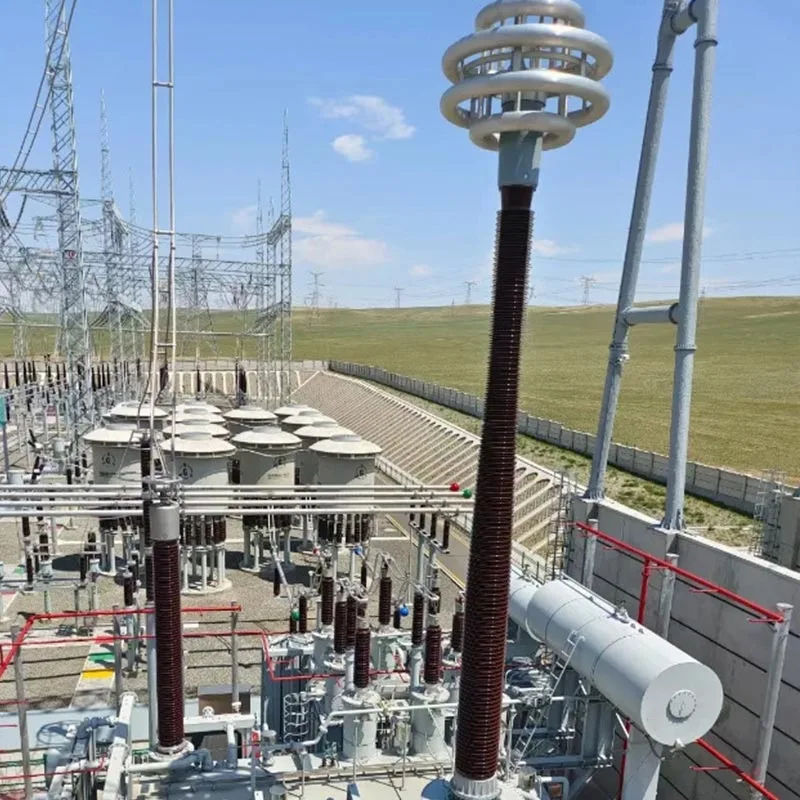

Cấu trúc khung trạm biến áp

Cấu trúc khung trạm biến áp của Qingdao Anbang New Energy là lõi được phát triển và sản xuất độc lập của công ty cơ sở chịu tải và hỗ trợ cho các trạm biến áp, dựa trên nhu cầu xây dựng nguồn điện của Trung Quốc và tận dụng lợi thế sản xuất và chế biến của nhà máy riêng của mình.

Nó bao gồm ba loại chính: bê tông cốt thép khung, khung kết cấu thép và khung lai đúc sẵn.

Khung trạm biến áp tuân thủ nghiêm ngặt các "Quy tắc thiết kế trạm biến áp thông minh" và "Quy tắc thiết kế địa chấn cho các cơ sở điện", sử dụng Q235B chất lượng cao và Thép Q345B và bê tông cường độ cao C30-C50 được gia công chính xác và kiểm tra nghiêm ngặt.

Nó sở hữu những lợi thế cốt lõi chẳng hạn như cấu trúc ổn định, khả năng chịu tải mạnh, khả năng chống gió và động đất, chống ăn mòn và phạm vi rộng khả năng thích ứng.

Là "bộ xương" của trạm biến áp, khung chủ yếu được sử dụng trong các lĩnh vực chính như truyền thông điều khiển chính xây dựng, xây dựng thiết bị phân phối điện, hỗ trợ thiết bị và hỗ trợ kết cấu, thực hiện các chức năng quan trọng trong lắp đặt thiết bị điện, đặt đường dây và truyền tải.

Nó có thể được điều chỉnh cho các trạm biến áp khác nhau các cấp điện áp, bao gồm 110kV, 220kV và 330kV, hỗ trợ thiết kế tùy chỉnh và có thể đáp ứng nhiều trang web phức tạp khác nhau các yêu cầu như đồng bằng, đồi núi, ven biển cũng như nhu cầu xây dựng xanh và thông minh.

Cái này cung cấp sự đảm bảo về kết cấu đáng tin cậy cho hoạt động ổn định lâu dài, an toàn và hiệu quả của các trạm biến áp, hỗ trợ việc truyền tải an toàn các nguồn điện.

Thông số kỹ thuật

Khuyến nghị lựa chọn

Các kịch bản áp dụng kết cấu khung trạm biến áp bê tông cốt thép

Trạm biến áp thông thường 110kV-220kV, trạm biến áp vùng đồng bằng, nhà thông tin điều khiển chính, phân phối các tòa nhà thiết bị và các khu vực Loại I-II có cường độ gia cố địa chấn từ 7 độ trở xuống.

Lý do cho khuyến nghị: chi phí kinh tế, độ cứng cao, hiệu suất chữa cháy tuyệt vời, chi phí bảo trì thấp, kết cấu chắc chắn toàn vẹn, phù hợp với yêu cầu về tải trọng và không gian của thiết bị thông thường trong các trạm biến áp, phù hợp với tiêu chuẩn cơ sở hạ tầng trạm biến áp thông thường, là một trong những loại cấu trúc khung trạm biến áp được sử dụng rộng rãi nhất.

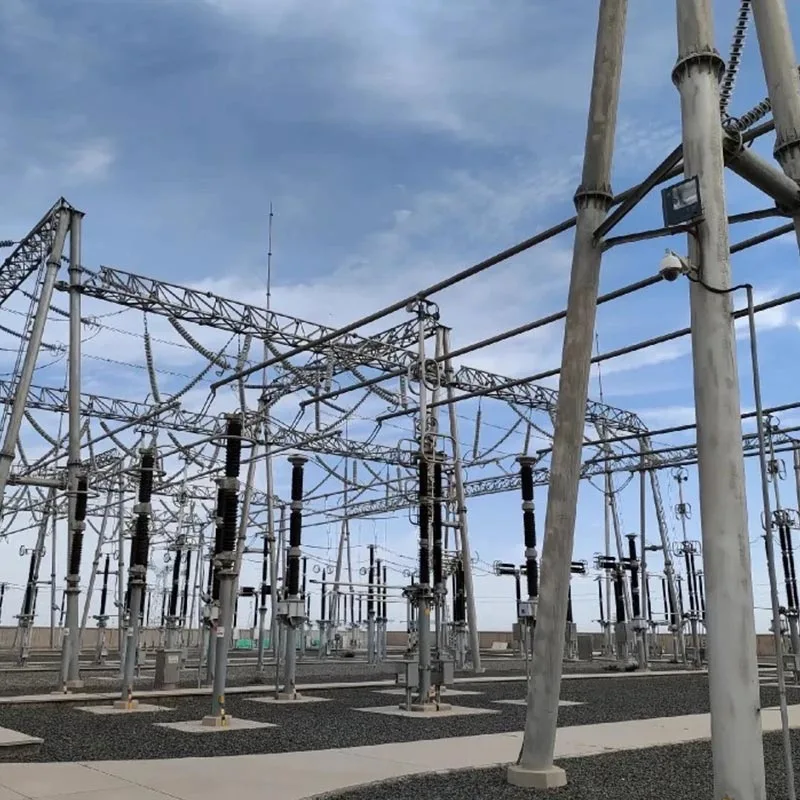

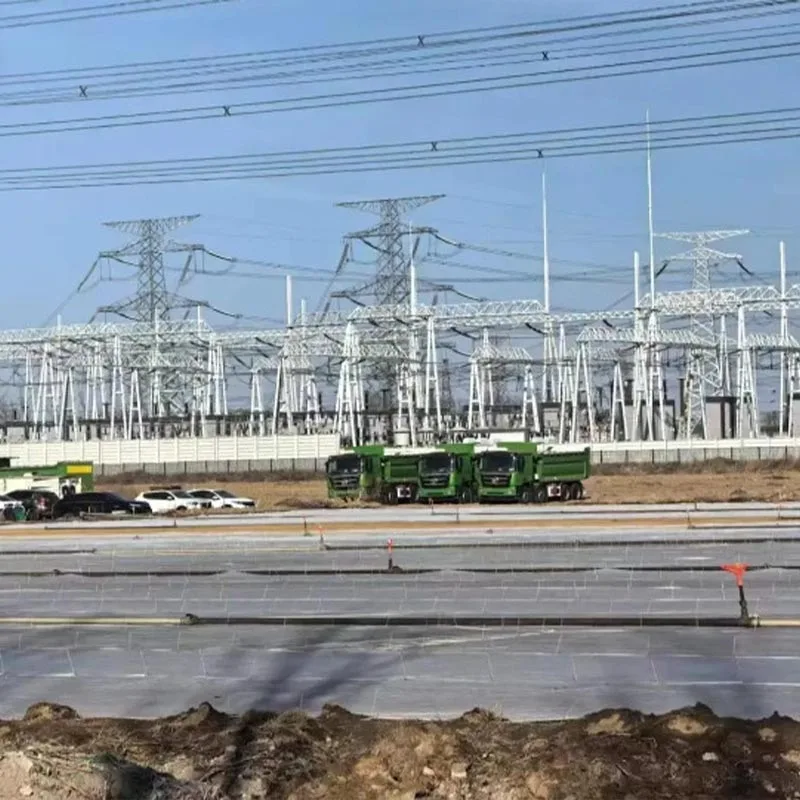

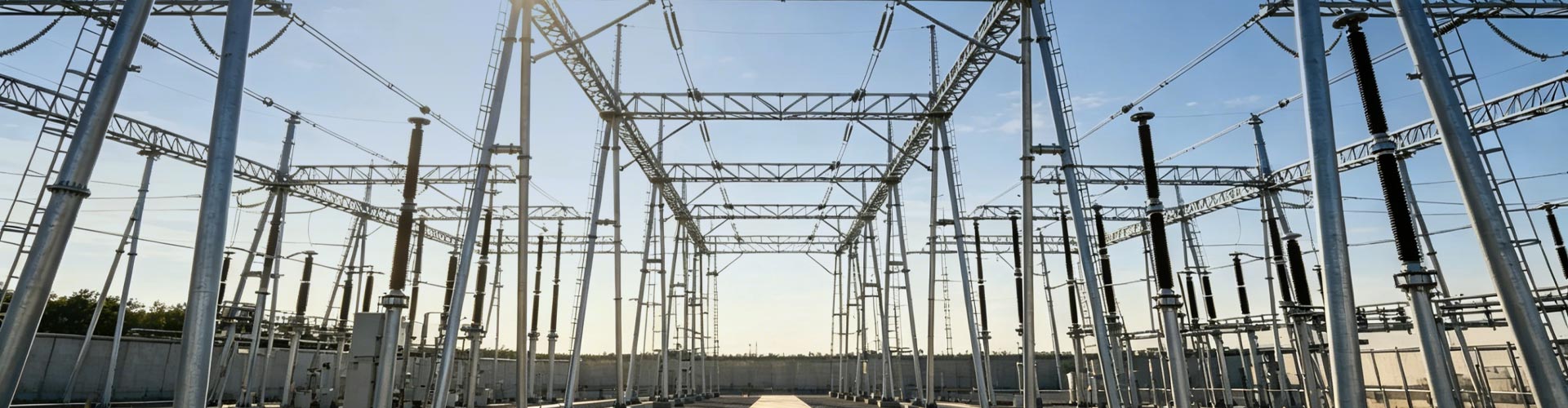

Các kịch bản áp dụng kết cấu khung trạm biến áp kết cấu thép

Trạm biến áp cao thế 220kV-330kV, vùng phun muối mạnh ven biển, trạm biến áp địa hình phức tạp miền núi, địa chấn cường độ gia cố từ 8 độ trở lên và các trạm biến áp có yêu cầu bố trí thiết bị nhịp dài.

Lý do cho khuyến nghị: hiệu suất địa chấn tuyệt vời, trọng lượng nhẹ, xây dựng thuận tiện, nhịp lớn, có thể chống lại mạnh mẽ gió, phun muối và các môi trường khắc nghiệt khác, các bộ phận có thể được đúc sẵn trong nhà máy, lắp ráp nhanh chóng trên địa điểm, thích ứng với tải trọng lớn và nhu cầu nhịp độ lớn của các trạm biến áp cao áp, và khu vực cường độ cao là được ưu tiên lựa chọn, phù hợp với khái niệm xây dựng xanh và thông minh.

Các kịch bản áp dụng kết cấu khung trạm biến áp hybrid đúc sẵn

dự án trạm biến áp có thời gian thi công ngắn, trạm biến áp ở ngoại ô thành phố, xanh và ít carbon trạm biến áp trình diễn và các khu vực có yêu cầu cao về xây dựng và bảo vệ môi trường.

Lý do cho khuyến nghị: Tích hợp các ưu điểm của kết cấu thép và kết cấu bê tông, tỷ lệ lắp ráp cao và thời gian ngắn trong thời gian xây dựng, nó có thể nhận ra sự tiến bộ đồng bộ của việc đúc sẵn nhà máy và nền móng tại chỗ xây dựng, giảm hoạt động ướt tại chỗ, bụi và chất thải xây dựng, lượng khí thải carbon thấp và có khả năng chịu lực tốt công suất và độ ổn định, phù hợp với nhu cầu xây dựng thông minh và hiệu quả của thời đại hiện đại. trạm biến áp.

Các kịch bản áp dụng của cấu trúc khung trạm biến áp tùy chỉnh

Dự án trạm biến áp có địa hình đặc biệt (đảo, dốc, đầm lầy), cấp điện áp đặc biệt, phụ tải đặc biệt (tích hợp nhiều thiết bị, nhịp lớn), điều kiện khí tượng đặc biệt (vùng băng dày, bão mạnh khu vực) và yêu cầu tích hợp cảnh quan.

Lý do khuyến nghị: Nhà máy riêng của Qingdao Anbang New Energy có thể tùy chỉnh và điều chỉnh vật liệu, nhịp, chiều cao sàn, tiêu chuẩn chống ăn mòn và hình thức kết cấu của trạm biến áp kết cấu khung theo bản vẽ kỹ thuật, báo cáo khảo sát địa hình, số liệu khí tượng và thiết bị các thông số do khách hàng cung cấp và cung cấp dịch vụ một cửa hướng dẫn thiết kế, sản xuất và lắp đặt đảm bảo kết cấu khung trạm biến áp hoàn toàn phù hợp với nhu cầu thực tế của dự án.

Trường hợp thực tế

Dự án kết cấu khung trạm biến áp tiền chế đa năng 110 kV Vân Nam Côn Minh

Cung cấp đầy đủ bộ Kết cấu khung trạm biến áp đúc sẵn cho trạm biến áp kết cấu khung đúc sẵn dân dụng đầu tiên ở Vân Nam Tỉnh, bao gồm khung nhà thiết bị phân phối điện và khung khung thiết bị, thích ứng với điện áp 110kV cấp độ, tỷ lệ lắp ráp là 53%, sử dụng các cấu kiện đúc sẵn và công nghệ kết nối thép khô để đáp ứng yêu cầu của xây dựng xanh và thông minh.

Hiệu quả thực hiện:Nhà máy kết cấu khung trạm biến áp là đúc sẵn, cẩu và lắp ráp tại chỗ, thời gian thi công rút ngắn 2 tháng so với các dự án thông thường, tỷ lệ sử dụng máy móc đạt 100%, giảm thiểu chất thải và bụi xây dựng một cách hiệu quả lượng khí thải, độ ổn định của cấu trúc và hiệu suất địa chấn phù hợp với các yêu cầu của thông số kỹ thuật và giảm bớt hiệu quả áp lực cung cấp điện khu vực sau khi đưa vào vận hành đã được đánh giá cao. được Cục cung cấp điện Côn Minh khen ngợi và đã trở thành một dự án trình diễn xây dựng trạm biến áp xanh tại địa phương.

Dự án trạm biến áp khung hỗn hợp đúc sẵn nửa chừng Chiết Giang Ninh Ba 110 kV

Đối với Chiết Giang trạm biến áp kết cấu khung kết cấu nút bê tông thép siêu cao cấp đúc sẵn đầu tiên, cung cấp một bộ đầy đủ Kết cấu khung trạm biến áp hybrid, sử dụng vật liệu UHPC và công nghệ kết nối nút thép, thích ứng với điện áp 110kV cấp độ, và đạt được sự lắp ráp 100% của cấu trúc chính.

Hiệu quả thực hiện:Vật liệu kết cấu khung trạm biến áp được tiết kiệm khoảng 65%, lượng khí thải carbon giảm 52,6%, công trường được thực hiện mà không cần ván khuôn, không cần hỗ trợ và không cần độ ẩm, thời gian lắp đặt của kết cấu chính được rút ngắn 25 ngày, khả năng chống thấm, cách nhiệt và hiệu suất chống ăn mòn là tuyệt vời, và chi phí bảo trì giảm đáng kể trong giai đoạn sau.

Dự án cải tạo kết cấu khung trạm biến áp 220 kV Sơn Đông Thanh Đảo

Đã tham gia nâng cấp và dự án cải tạo trạm biến áp 220 kV ở Thanh Đảo, cung cấp kết cấu bê tông cốt thép và thép hỗn hợp kết cấu khung trạm biến áp, thay thế khung cũ, cải tạo tòa nhà và phân phối truyền thông điều khiển chính khung xây dựng thiết bị, thích ứng với việc lắp đặt thiết bị ban đầu và đáp ứng các yêu cầu về củng cố địa chấn 7 độ.

Hiệu quả thực hiện: Kết cấu khung trạm biến áp khớp chính xác với kích thước thiết bị ban đầu, lắp đặt thuận tiện, quá trình thi công không ảnh hưởng đến nguồn điện xung quanh, kết cấu khả năng chịu lực tăng 30% sau khi chuyển đổi, hiệu suất chống ăn mòn và chống sét được tối ưu hóa đáng kể và cho đến nay không có lỗi nào, kéo dài tuổi thọ của thiết bị một cách hiệu quả trạm biến áp, đảm bảo lưới điện khu vực vận hành ổn định và được Lưới điện Nhà nước Thanh Đảo công nhận Công ty cung cấp điện.
