Tháp lưới thép mạ kẽm

Qingdao Anbang New Energy là nhà sản xuất đáng tin cậy, Tháp lưới thép mạ kẽm của chúng tôi được làm bằng ống thép cường độ cao chất lượng cao thông qua quá trình hàn chính xác và mạ kẽm nhúng nóng, hình thành các cấu trúc hỗ trợ nhẹ, cường độ cao.

kết hợp thiết kế dạng lưới với khả năng chống ăn mòn mạ điện, chúng được sử dụng rộng rãi trong năng lượng, năng lượng mới và truyền thông lĩnh vực.

Là sản phẩm được cung cấp trực tiếp bởi một nhà máy địa phương của Trung Quốc, tháp lưới thép mạ kẽm có kết cấu độ ổn định, khả năng chống gió và động đất, độ bền ăn mòn và hiệu quả không gian.

Chúng có thể được thiết kế tùy chỉnh theo các kịch bản khác nhau, đáp ứng yêu cầu truyền tải điện áp cao 110kV-1000kV và các loại khác nhau các ứng dụng hỗ trợ ngoài trời, tuân thủ đầy đủ các tiêu chuẩn ngành quốc gia và đạt được cả chất lượng và hiệu quả chi phí.

Tại sao nên chọn Tháp lưới ống thép mạ kẽm Anbang?

Kiểm soát chất lượng xuyên suốt

Cơ sở sản xuất tiêu chuẩn hóa lớn của chúng tôi tại Thanh Đảo, Trung Quốc, nghiên cứu, sản xuất và kiểm tra độc lập toàn bộ quy trình của Tháp lưới ống thép mạ kẽm.

Từ thu mua nguyên liệu, cắt ống thép, hàn lắp ráp đến mạ kẽm nhúng nóng xử lý, tất cả đều được thực hiện theo hệ thống chất lượng ISO9001, từ chối gia công bên ngoài.

Mỗi ống thép mạ kẽm tháp lưới trải qua nhiều cuộc kiểm tra chất lượng nghiêm ngặt để đảm bảo kích thước chính xác và hiệu suất tiêu chuẩn.

Xây dựng nền tảng an toàn vững chắc

chính vật liệu là ống thép cường độ cao hợp kim thấp Q345B/Q355B. Hàn sử dụng hàn hồ quang chìm, khí bảo vệ hàn và các kỹ thuật tinh tế khác với các mối hàn đầy đủ và chắc chắn.

Quy trình mạ kẽm nhúng nóng tuân thủ nghiêm ngặt Tiêu chuẩn GB/T 13912, với độ dày lớp kẽm ≥85μm giúp cho cột lưới ống thép mạ kẽm siêu bền khả năng chống ăn mòn.

Khả năng chống ăn mòn ngoài trời vượt quá 30 năm, phù hợp với nhiều môi trường khắc nghiệt khác nhau.

Thích hợp cho nhu cầu đa kịch bản

Lưới ống thép mạ kẽm tháp thông qua một cấu trúc lưới giàn không gian. So với tháp truyền thống thì nhẹ hơn, có sức gió nhỏ hơn sức đề kháng, có thể chịu được tốc độ gió 30-45m / s, có khả năng chống cường độ địa chấn 8 độ và chiếm chỉ bằng 1/3 diện tích của các tòa tháp thông thường.

Nó kết hợp trọng lượng nhẹ với độ ổn định cao, thích ứng linh hoạt với miền núi, ven biển, đô thị và các địa hình khác.

Dịch vụ tùy chỉnh

Với sự hỗ trợ của thiết kế chuyên nghiệp của nhà máy đội, tháp lưới thép mạ kẽm có thể được tùy chỉnh theo cấp điện áp, chiều cao, địa hình và tải trọng yêu cầu, bao gồm nhiều loại khác nhau như thẳng, góc, đầu cuối và nhịp dài, khớp chính xác với nhu cầu cá nhân của từng dự án.

Hiệu quả chi phí cao và dịch vụ toàn chuỗi

Nhà máy trực tiếp mô hình cung cấp loại bỏ các liên kết trung gian, giảm đáng kể chi phí mua lưới ống thép mạ kẽm tháp.

Đồng thời, chúng tôi cung cấp các dịch vụ một cửa từ thiết kế, sản xuất, vận chuyển, lắp đặt đến hậu mãi, rút ngắn chu kỳ dự án, giảm chi phí vận hành và bảo trì của khách hàng và theo dõi đội ngũ chuyên nghiệp xuyên suốt, giải quyết toàn bộ quá trình mua sắm và thi công.

Dịch vụ của chúng tôi

Dịch vụ thiết kế trước

Đội ngũ thiết kế chuyên nghiệp của chúng tôi hiểu rõ yêu cầu của dự án và kết hợp các thông số địa hình, thời tiết và điện áp để cung cấp giải pháp thiết kế tùy chỉnh cho ống thép mạ kẽm tháp lưới, báo cáo tính toán cơ học và kế hoạch thiết kế nền móng.

Chúng tôi đảm bảo khả năng tương thích chính xác giữa sản phẩm và dự án, tối ưu hóa thiết kế kết cấu theo các tiêu chuẩn liên quan và đảm bảo an toàn và hiệu quả chi phí.

Dịch vụ sản xuất

Sản xuất tại nhà máy được tiêu chuẩn hóa với sự kiểm soát trực quan đầy đủ, nghiêm ngặt kiểm soát chất lượng nguyên liệu và quy trình sản xuất.

Mọi quy trình đều được kiểm tra chuyên nghiệp để đảm bảo kích thước chính xác, các mối hàn đạt tiêu chuẩn và quá trình mạ kẽm lớp đạt tiêu chuẩn.

Hoàn thành báo cáo kiểm tra chất lượng và giấy chứng nhận sự phù hợp được ban hành.

Dịch vụ hậu cần và vận tải

Giao hàng tận nơi trên toàn quốc. Theo kích thước và trọng lượng của các bộ phận tháp lưới ống thép mạ kẽm, đóng gói từng đoạn và vận chuyển chuyên nghiệp phương tiện được sử dụng, có biện pháp bảo vệ đầy đủ để tránh hư hỏng, đảm bảo sản phẩm được giao nguyên vẹn đến tay người tiêu dùng. các công trường xây dựng, đặc biệt thích hợp ở các vùng miền núi, vùng sâu, vùng xa, đi lại khó khăn.

Dịch vụ hướng dẫn cài đặt

Các kỹ sư kỹ thuật giàu kinh nghiệm được cử đi hướng dẫn tại chỗ nâng, lắp ráp và buộc chặt xây dựng.

Cài đặt chi tiết hướng dẫn sử dụng được cung cấp để chuẩn hóa các quy trình xây dựng, giải quyết các vấn đề lắp đặt khác nhau và đảm bảo thi công an toàn và hiệu quả.

Việc lắp đặt cũng có thể đáp ứng các yêu cầu nâng đặc biệt như nâng kép cần cẩu.

Dịch vụ bảo trì sau bán hàng

Chúng tôi cung cấp dịch vụ bảo hành 5 năm và bảo trì trọn đời.

Thường xuyên theo dõi các tình trạng hoạt động của tháp lưới ống thép mạ kẽm, kịp thời xác định các mối nguy hiểm về an toàn, ứng phó nhanh chóng khi có sự cố nhu cầu sửa chữa và cung cấp các dịch vụ bảo trì như phục hồi mạ kẽm và siết chặt bu lông để kéo dài sản phẩm tuổi thọ và đảm bảo công trình vận hành ổn định lâu dài.

Khuyến nghị lựa chọn

(1) Khuyến nghị lựa chọn dựa trên cấp điện áp

Kịch bản mạng truyền tải/phân phối 110kV: Ống thép mạ kẽm loại thẳng chịu tải nhẹ Nên sử dụng tháp lưới, có chiều cao tốt nhất là từ 21m đến 42m, sử dụng hình tam giác/tứ giác các cấu trúc mạng. Vật liệu chính là Q345B, có độ dày lớp mạ kẽm ≥85μm. Phù hợp với đô thị mạng lưới phân phối, khu công nghiệp và đường dây tổng hợp năng lượng mới, những tòa tháp này mang lại lợi thế về thiết kế gọn nhẹ, diện tích nhỏ và xây dựng thuận tiện, kiểm soát hiệu quả việc mua sắm và chi phí xây dựng.

Kịch bản mạng đường trục khu vực 220kV: Ống thép mạ kẽm loại thẳng/căng thẳng tiêu chuẩn Tháp lưới được khuyến khích sử dụng với chiều cao từ 30m đến 63m. Thiết kế nút mạng được tối ưu hóa để cải thiện độ cứng kết cấu. Vật liệu chính là Q355B, thích hợp cho mạng lưới vành đai đô thị, sông/ngã tư các công trình, đường dây truyền tải miền núi, cân đối khả năng chịu tải và tính kinh tế. Đối với góc đường yêu cầu, có thể sử dụng tháp lưới ống thép mạ kẽm kiểu góc.

Kịch bản điện áp cực cao/cực cao 500kV trở lên: Loại căng chịu tải lớn, Nên sử dụng tháp lưới ống thép mạ kẽm hai mạch/đa mạch, có chiều cao từ 54m đến 100m. Vật liệu chính là ống thép cường độ cao Q420, với độ dày lớp mạ kẽm tăng lên ≥90μm, và thiết kế ứng suất kết cấu được tối ưu hóa. Thích hợp cho việc truyền tải xuyên tỉnh/xuyên vùng, các dự án có phạm vi rộng và các kênh phân phối cơ sở năng lượng mới, đảm bảo rằng các tháp lưới ống thép mạ kẽm có thể chịu được công suất cao, tải trọng cao và hoạt động ổn định, tin cậy.

(2) Lựa chọn được đề xuất dựa trên chức năng kịch bản

Đường truyền thẳng thông thường: Đối với đường thẳng có góc nhỏ hơn 5° thì nên sử dụng tháp lưới ống thép mạ kẽm thẳng tiêu chuẩn. Những tòa tháp này có cấu trúc đơn giản, trọng lượng nhẹ và chi phí thấp, có thể được sản xuất hàng loạt, rút ngắn đáng kể chu kỳ dự án và phù hợp cho các công trình phẳng vùng như đồng bằng và đồi núi thoai thoải.

Kịch bản hướng/phân đoạn: Đối với các góc từ 5°-90°, lưới ống thép mạ kẽm góc cạnh tháp được khuyến khích. Đối với các đoạn đường dây và đoạn bảo vệ đường đứt đoạn, ống thép mạ kẽm chịu lực tháp lưới nên được sử dụng. Cả hai loại đều áp dụng cấu trúc mạng gia cố để tăng cường sức căng bên và chống biến dạng, đảm bảo dự phòng an toàn đường dây. Tại đầu vào đường dây tới trạm/trạm biến áp, loại thiết bị đầu cuối tháp lưới ống thép mạ kẽm được khuyến khích. Thiết kế cấu trúc được tối ưu hóa cho tải một phía đặc điểm để cải thiện sự ổn định.

Kịch bản đặc biệt có phạm vi lớn: Để vượt sông, đường cao tốc, đường sắt, thung lũng và các tuyến đường khác các kịch bản, nên sử dụng tháp lưới ống thép mạ kẽm nhịp cao. Chúng được làm bằng cường độ cực cao thép, với mật độ côn và lưới được tối ưu hóa để giảm tải trọng gió và độ rung do gió gây ra, cải thiện nhịp khả năng. Lớp kẽm cũng được làm dày hơn để thích ứng với môi trường ngoài trời phức tạp.

Kịch bản hỗ trợ năng lượng mới: Dành cho dây chuyền thu gom cơ sở gió và quang điện, trọng lượng nhẹ tháp lưới ống thép mạ kẽm phân đoạn được khuyến khích để dễ dàng vận chuyển và lắp đặt ở miền núi hoặc vùng sa mạc. Đối với tháp hỗ trợ tuabin gió, lưới ống thép mạ kẽm bê tông dự ứng lực tùy chỉnh tháp được khuyến nghị để tăng cường khả năng chịu tải và khả năng chống rung do gió gây ra, đáp ứng yêu cầu của tuabin gió công suất lớn.

Kịch bản truyền thông/bảo mật: Dùng cho các trạm cơ sở thông tin liên lạc, giám sát biên giới, chữa cháy rừng phòng ngừa và các tình huống khác, nên sử dụng tháp lưới ống thép mạ kẽm nhỏ, đa chức năng với độ cao 15m-30m, giao diện lắp đặt thiết bị dành riêng, giám sát và chống sét tích hợp chức năng. Cấu trúc nhỏ gọn phù hợp với môi trường đô thị, vùng sâu vùng xa và nhiều tình huống khác.

(3) Lựa chọn được đề xuất dựa trên địa hình và môi trường

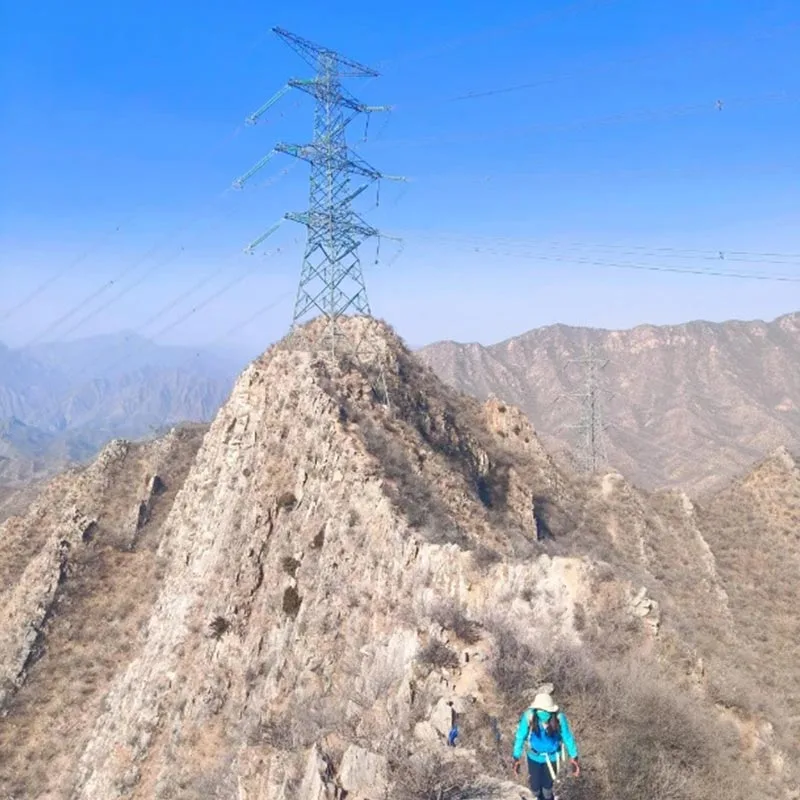

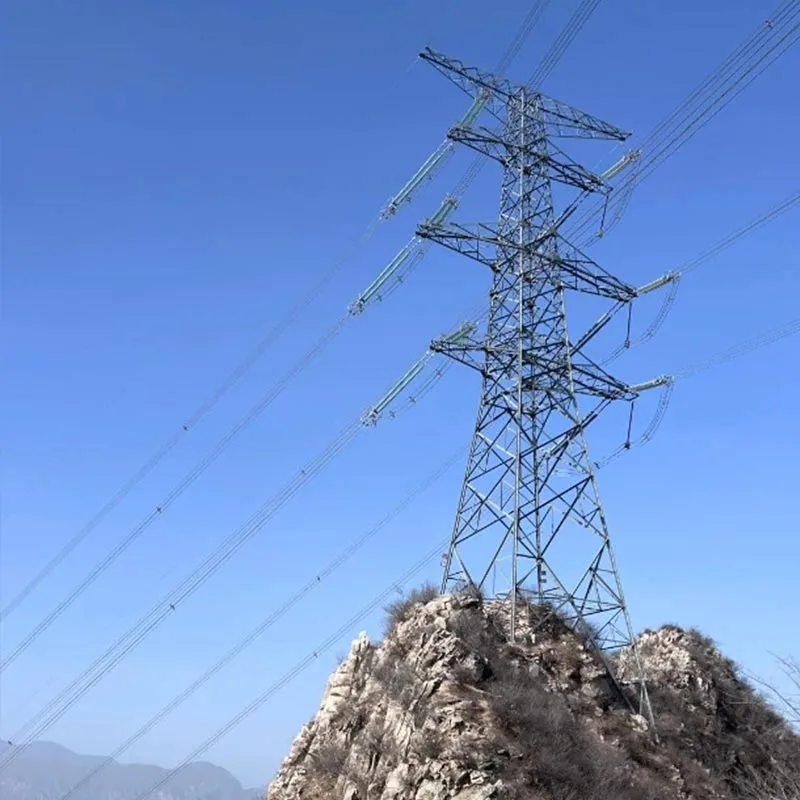

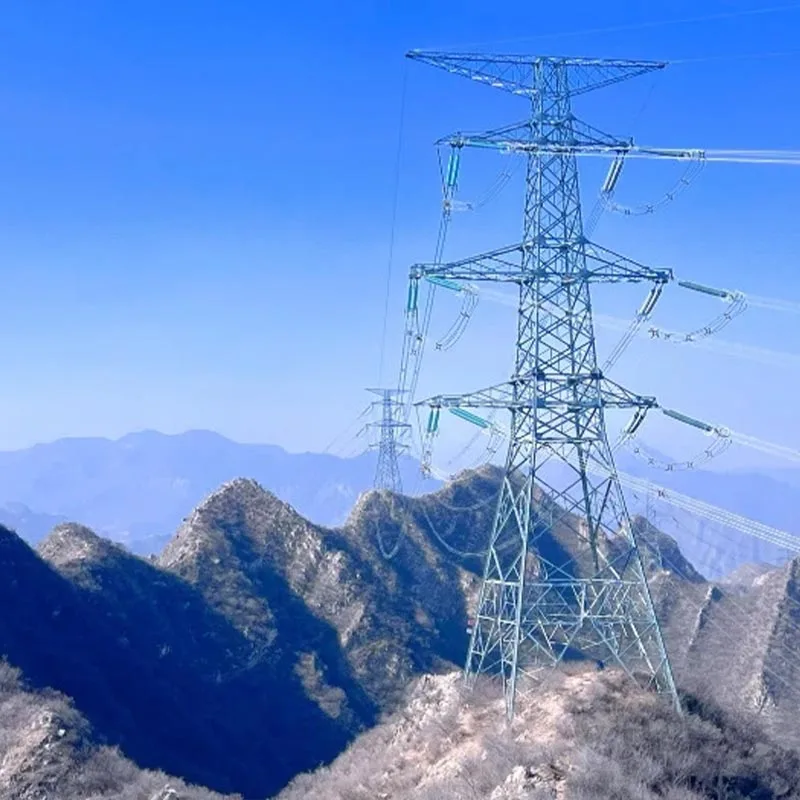

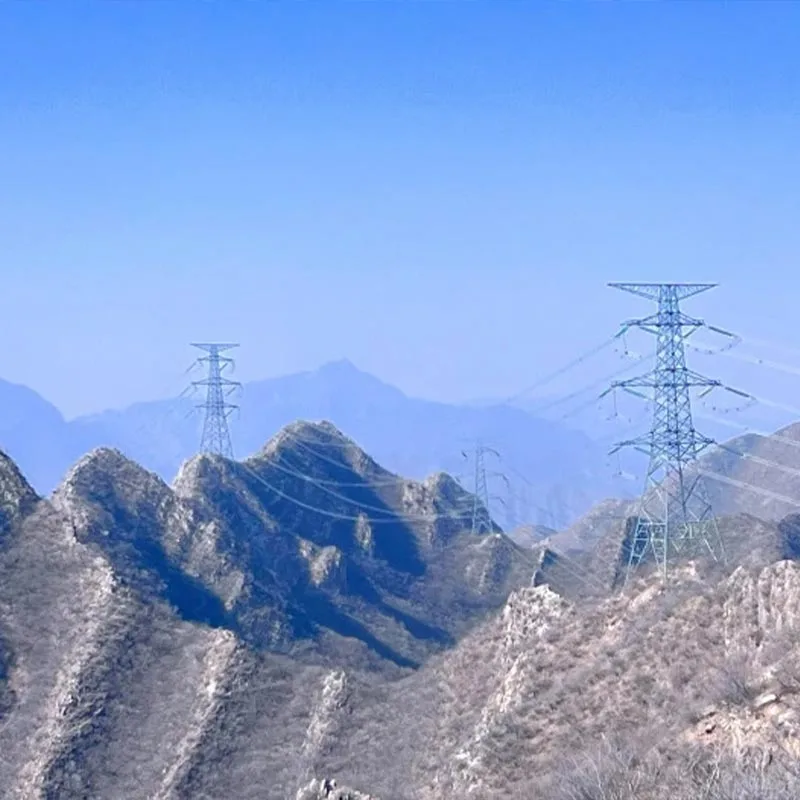

Địa hình núi/đồi núi: Dành cho địa hình dốc, vận chuyển và lắp dựng khó khăn, bị chia cắt tháp lưới ống thép mạ kẽm được khuyến khích. Kích thước và trọng lượng của các bộ phận được tối ưu hóa và mặt bích nhanh chóng kết nối được sử dụng để vận chuyển dễ dàng và lắp ráp tại chỗ. Thiết kế nền móng được gia cố để thích ứng với độ dốc địa hình và giảm bớt công tác đào đất.

Vùng ven biển/nước mặn: Dành cho môi trường có độ ăn mòn cao, độ ẩm cao, lưới ống thép mạ kẽm Nên sử dụng tháp có lớp kẽm dày ( ≥100μm) với lớp bảo vệ kép khỏi lớp phủ chống ăn mòn. các cấu trúc lưới được tối ưu hóa để giảm sức cản của gió, cải thiện khả năng chống ăn mòn mặn và bão (thiết kế tốc độ gió ≥40 m/s) và kéo dài tuổi thọ sản phẩm.

Khu vực băng dày/gió mạnh: Ở vùng băng dày có độ dày băng >10 mm, mạ kẽm gia cố nên sử dụng tháp lưới ống thép, tăng tiết diện vật liệu chính và mật độ nẹp chéo để tăng cường khả năng chống quá tải khi đóng băng. Ở những khu vực có tốc độ gió thiết kế >35 m/s, chẳng hạn như vùng gió mạnh và bão mạnh, cấu trúc lưới và độ côn được tối ưu hóa để giảm tải gió và tăng cường sức gió sự ổn định.

Kịch bản đô thị/công viên: Đối với những khu vực có quỹ đất hạn chế và yêu cầu cao về cảnh quan, nền hẹp tháp lưới ống thép mạ kẽm được khuyến khích. Mặt cắt được tối ưu hóa, diện tích nền móng 2,5㎡, bề ngoài đơn giản, lớp mạ đồng đều và có tính thẩm mỹ. Phù hợp với đô thị mạng lưới điện vòng cao thế và đường dây truyền tải của khu công nghiệp, đáp ứng nhu cầu sử dụng đất và cảnh quan chuyên sâu yêu cầu.
