Tháp tổ ong thép góc

Qingdao Anbang New Energy dựa vào chuỗi cung ứng toàn cầu và đội ngũ dịch vụ kỹ thuật để cung cấp các dịch vụ trọn gói từ thiết kế dự án ban đầu và sản xuất tùy chỉnh đến hướng dẫn lắp đặt tại chỗ và vận hành sau bán hàng và bảo trì.

Chúng tôi đã cung cấp giải pháp tháp tổ ong thép góc cho nhiều dự án năng lượng và điện mới ở Đông Nam Á, Châu Âu, Châu Phi và các khu vực khác.

Chúng tôi có thể nhanh chóng đáp ứng và cung cấp sản phẩm chất lượng cao theo yêu cầu về khí hậu, tiêu chuẩn và tiến độ xây dựng của địa phương, hỗ trợ cơ sở hạ tầng và năng lượng sạch toàn cầu sự phát triển.

Sản phẩm của chúng tôi có cấu trúc mạng lưới tổ ong làm cốt lõi, tích hợp khả năng chịu tải cao của tháp thép góc truyền thống với độ ổn định cao của kết cấu tổ ong.

các Chất liệu chính là thép góc cán nóng cường độ cao đạt tiêu chuẩn quốc gia, sử dụng độ bền lâu dài nhúng nóng quá trình mạ kẽm chống ăn mòn. Nó hỗ trợ tùy chỉnh đầy đủ thông số về chiều cao tháp, tải trọng, sức cản của gió cấp độ, và nhiều hơn nữa.

Sản phẩm còn kết hợp cấu trúc nhỏ gọn, diện tích nhỏ, khả năng chống gió và địa chấn mạnh, và chi phí bảo trì thấp. Nó tuân thủ các tiêu chuẩn quốc tế và trong nước như ISO 9001 và GB/T 2694, phù hợp cho các công trình cao trung bình và thấp (15–60 mét) trong năng lượng tái tạo, năng lượng, thông tin liên lạc, an ninh và khác lĩnh vực, cung cấp các giải pháp hỗ trợ hiệu quả, an toàn và tiết kiệm chi phí cho các dự án toàn cầu.

Ưu điểm cốt lõi

Hỗ trợ công nghệ củng cố bằng sáng chế: Tháp tổ ong góc thép của chúng tôi được trang bị cốt thép được cấp bằng sáng chế công nghệ chế tạo các cấu kiện thép dùng trong tháp truyền tải điện (CN223937740U).

Tháp được xây dựng bằng thép góc cán nóng cường độ cao được lựa chọn cẩn thận như Q355B/Q345B, đi kèm với các tấm nút dày ( ≥5mm) và tấm đế ( ≥16mm). Mỗi lô đi kèm với giấy chứng nhận vật liệu và các bài kiểm tra hiệu suất cơ học bao gồm phân tích quang phổ và kiểm tra độ bền kéo.

Hiệu suất kết cấu vượt trội: Tháp tổ ong bằng thép góc phù hợp với cơ học hình tam giác không gian hệ thống và sử dụng thép góc cường độ cao, đảm bảo trọng tâm ổn định với khả năng chống gió và băng mạnh.

Bởi hình thành các giá đỡ hình tam giác thông qua kẹp, thanh ren và ống bọc ren, độ bền và độ cứng của phần chính góc thép được tăng lên đáng kể mà không cần khoan, ngăn ngừa hư hỏng vật liệu cơ bản và cải thiện tổng thể khả năng chịu tải trên 30%.

Bảo vệ chống ăn mòn lâu dài: Quá trình chống ăn mòn cốt lõi sử dụng mạ kẽm nhúng nóng (phun cát để chống gỉ loại bỏ Sa2.5), có độ dày lớp kẽm ≥86μm (theo tiêu chuẩn GB/T 13912).

Nó có thể nâng cấp lên giải pháp chống ăn mòn composite theo yêu cầu của khách hàng, phù hợp với môi trường khắc nghiệt như ven biển sương mù muối cao và các khu công nghiệp.

Xây dựng hiệu quả: Phương pháp kết nối chủ yếu sử dụng bu lông có hàn một phần để bổ sung. Đoạn tháp việc lắp ráp được hoàn thành thông qua nền tảng lắp ráp tự động.

Các phân đoạn đầy đủ độc lập được chế tạo sẵn tại nhà máy tháp sử dụng các mối nối tấm tròn, loại bỏ các kết nối tấm truyền thống. Đường hàn được kiểm tra không phá hủy (UT/MT) để đảm bảo cường độ kết nối.

Tùy chỉnh linh hoạt: Chúng tôi cung cấp dịch vụ tùy chỉnh đầy đủ thông số (chiều cao / tải / giao diện). Chiều cao tháp phạm vi từ 15 đến 60 mét, với khả năng chịu tải 500–5000kg, hoàn toàn phù hợp cho việc tăng cường quang điện trạm, đo gió cho năng lượng gió, trạm gốc thông tin liên lạc và các yêu cầu đa dạng khác.

Kịch bản ứng dụng rộng rãi: Thích hợp cho truyền tải điện (điện áp cực cao / điện áp cao), cơ sở truyền thông trạm, hỗ trợ năng lượng gió, chống sét, giám sát và các lĩnh vực khác, bao phủ độ cao từ 5 đến 80 mét.

Cấu trúc tổ ong nhỏ gọn giúp giảm dấu chân từ 10% -15% so với tháp thép góc truyền thống, làm cho nó phù hợp hơn với không gian hạn chế ở vùng ngoại ô đô thị, đất nông nghiệp và khu vực miền núi.

Thông số kỹ thuật

Kịch bản ứng dụng

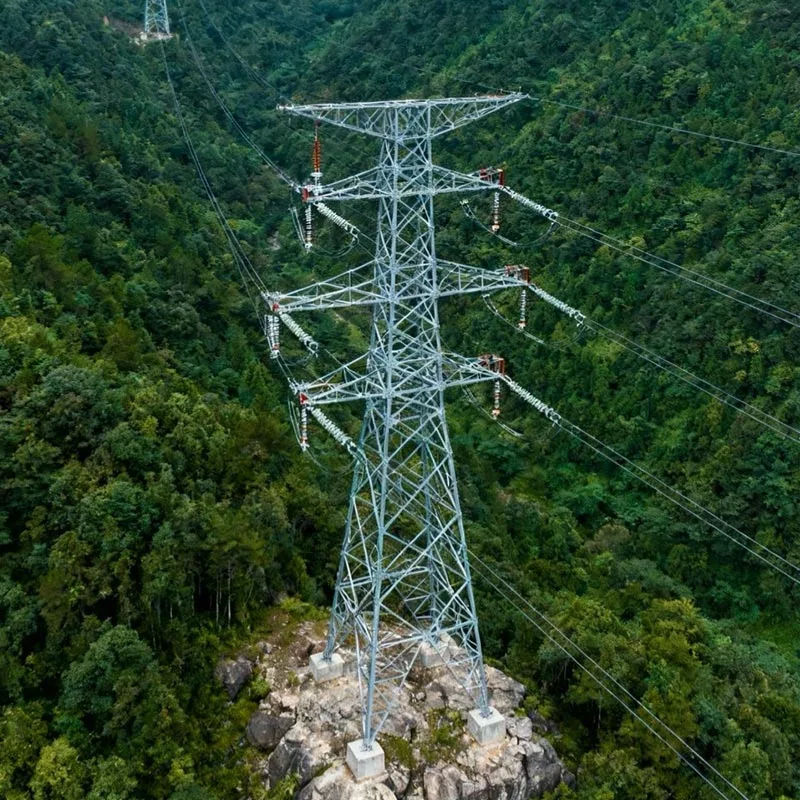

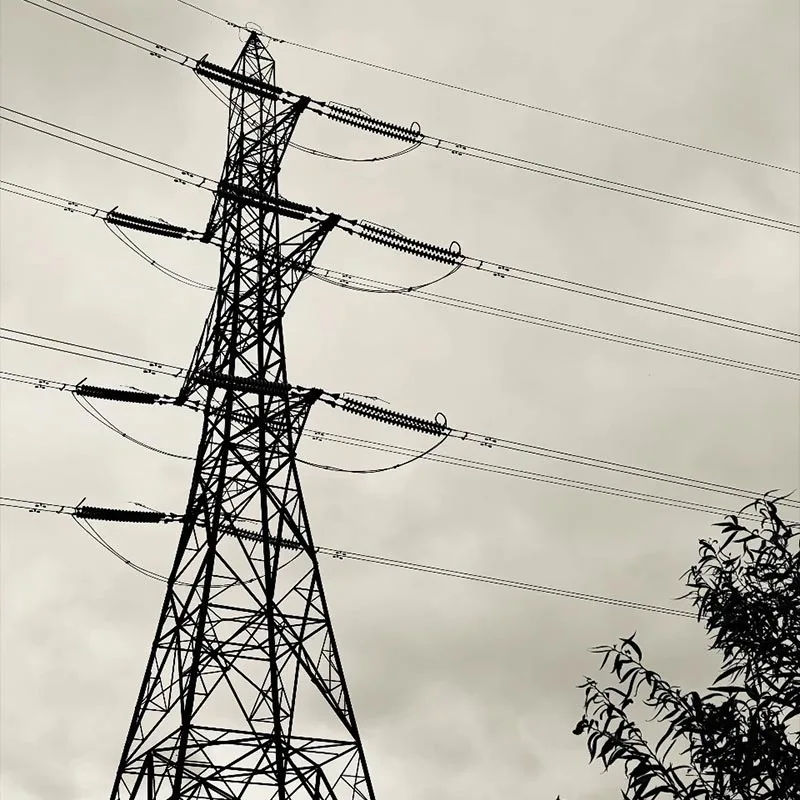

Truyền tải điện: Đường dây truyền tải điện cao thế/siêu cao thế, cải tạo mạng lưới nông thôn, công viên tháp hỗ trợ cung cấp điện.

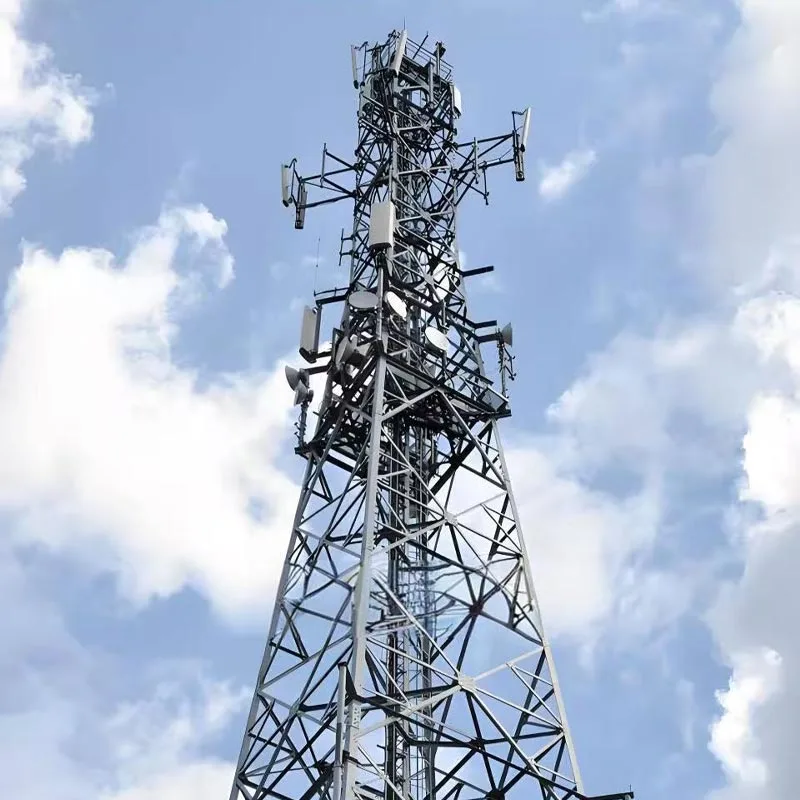

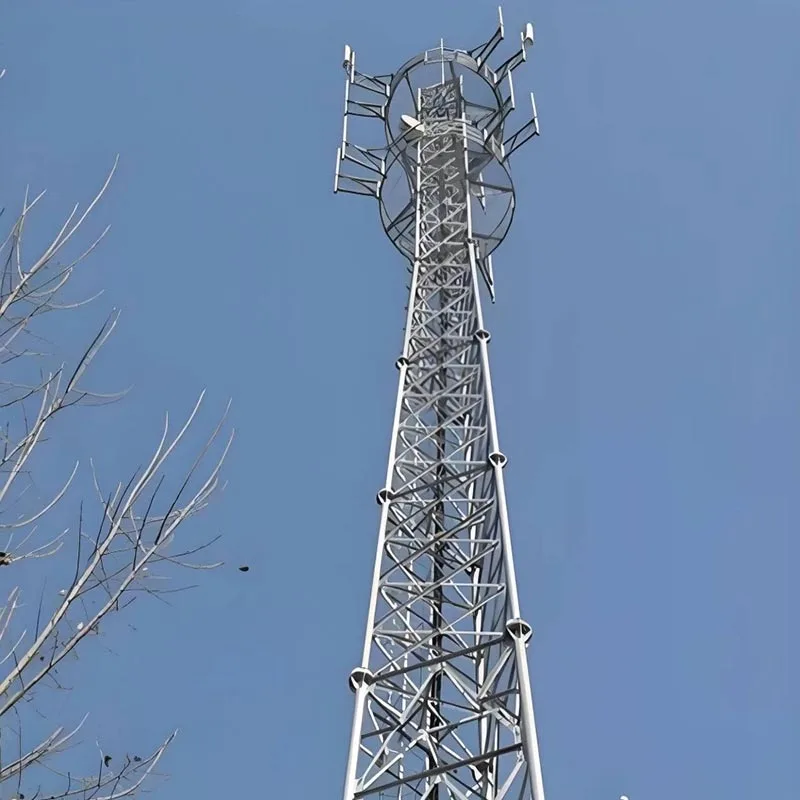

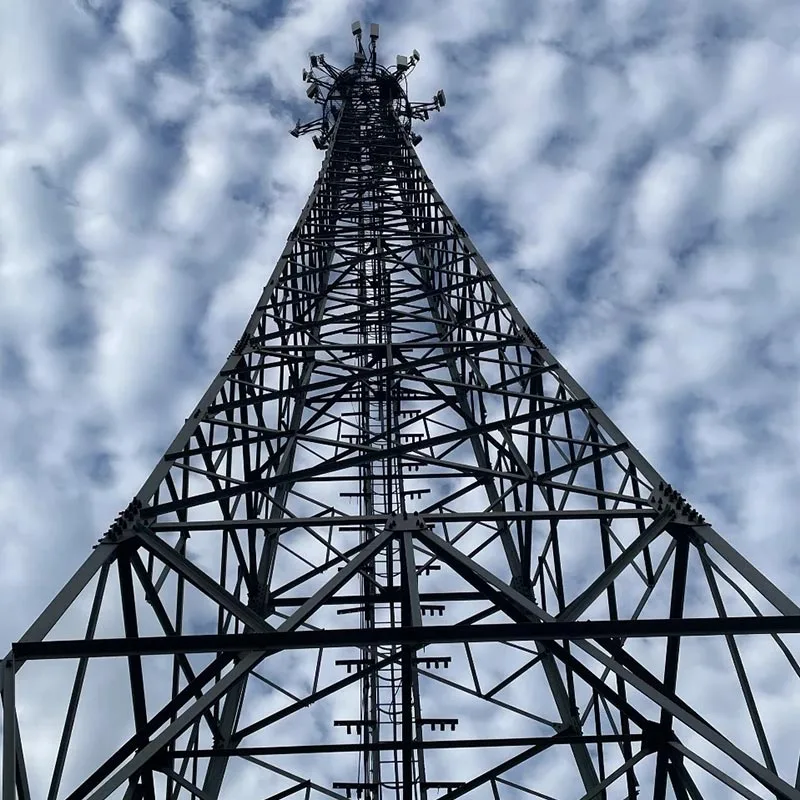

Trạm cơ sở truyền thông: Trạm cơ sở vĩ mô 5G/4G, giá treo trạm vi mô, vùng phủ sóng tín hiệu thành thị và nông thôn tháp.

Hỗ trợ năng lượng gió: Tháp đo gió, tháp thu gom, trạm giám sát hiện trường và sét tháp bảo vệ.

Lưu trữ năng lượng quang điện: Tháp truyền thông cho trạm điện quang điện, tháp giám sát an ninh công trường.

Giám sát công nghiệp: Tháp giám sát từ xa các mỏ, mỏ dầu, sông suối, phòng chống cháy rừng,..

Kỹ thuật đô thị: Chiếu sáng đô thị, giám sát giao thông, giám sát thời tiết, tháp chống sét.

Miền núi / Ngoại ô: Tháp nhẹ dành cho khu vực có địa hình phức tạp, vận chuyển và lắp đặt dễ dàng hơn.

Câu hỏi thường gặp

1. Sự khác biệt giữa tháp tổ ong thép góc và tháp thép góc truyền thống là gì?

So với tháp thép góc truyền thống: cấu trúc lưới tổ ong tối ưu hóa đường truyền lực, tăng khả năng chịu tải thêm 15%–20% với cùng lượng thép, mang lại khả năng chống gió và địa chấn tốt hơn sức đề kháng và hiệu quả cao hơn trong lắp ráp mô-đun.

2. Bảo vệ chống ăn mòn được áp dụng như thế nào cho các dự án toàn cầu?

Mạ kẽm nhúng nóng tiêu chuẩn (lớp kẽm ≥86μm), vượt qua thử nghiệm phun muối 96 giờ mà không bị rỉ sét;
Đối với các khu vực ven biển có nồng độ muối cao, công nghiệp và các khu vực khác, giải pháp chống ăn mòn kép với mạ kẽm nhúng nóng và cung cấp lớp phủ fluorocarbon, kéo dài tuổi thọ sử dụng lên 35–40 năm;
Tất cả các ốc vít đều được mạ kẽm nhúng nóng và các kết nối bu lông sử dụng lớp phủ Dacromet để ngăn chặn sự ăn mòn cục bộ.

3. Chu kỳ giao hàng cho các sản phẩm tùy chỉnh là gì?

Sản phẩm tiêu chuẩn (15–30 mét): Có sẵn trong kho, vận chuyển trong vòng 7–15 ngày;
Sản phẩm tùy chỉnh (30–60 mét, bao gồm các yêu cầu chống ăn mòn/tải trọng đặc biệt): Tùy thuộc vào thiết kế phức tạp, việc sản xuất được hoàn thành trong 20–45 ngày với hướng dẫn lắp đặt và hỗ trợ kỹ thuật được cung cấp.

4. Những điểm chính nào cần chú ý trong quá trình lắp đặt và bảo trì?

Lắp đặt: Phải được thực hiện bởi đội ngũ có trình độ lắp đặt kết cấu nhà cao tầng, lắp ráp nghiêm ngặt theo bản vẽ, với mômen xoắn đạt tiêu chuẩn (bu lông M24 ≥ 400 N·m) đảm bảo độ thẳng đứng;
Bảo trì: Kiểm tra độ dày mạ và độ kín của bu lông 2 năm một lần; tiến hành kiểm tra toàn diện sau bão hoặc động đất; sửa chữa lớp chống ăn mòn 3 năm một lần ở vùng ven biển và đo lại điện trở nối đất cứ sau 1–2 năm.

5. Sản phẩm tuân thủ những tiêu chuẩn quốc tế/trong nước nào?

Tiêu chuẩn trong nước: GB/T 2694 “Điều kiện kỹ thuật chế tạo tháp truyền tải”, GB 50017 “Thép Tiêu chuẩn thiết kế kết cấu", GB 50135 "Tiêu chuẩn thiết kế kết cấu nhà cao tầng";
Tiêu chuẩn quốc tế: Hệ thống quản lý chất lượng ISO 9001, ASTM, DIN, JIS, v.v. và có thể cung cấp các tiêu chuẩn tương ứng các văn bản tuân thủ theo yêu cầu của nước dự án.
