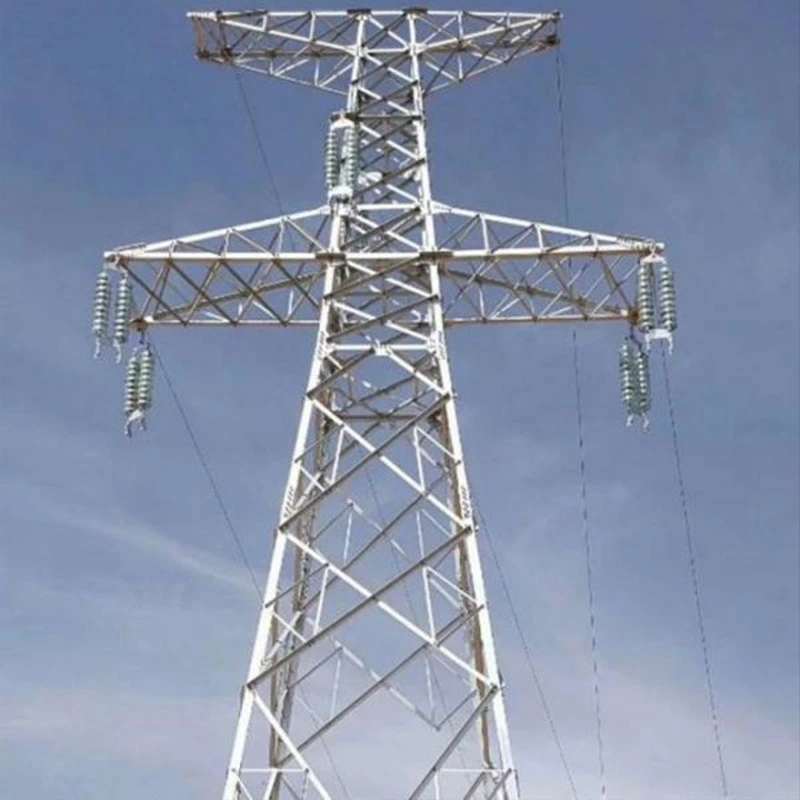

Tháp thép lưới 500kV cho đường dây điện

Về năng lực sản xuất, nhà máy của chúng tôi cung cấp sản lượng hàng năm lên tới 50.000 tấn, hỗ trợ các đơn đặt hàng lớn và phát triển bản vẽ tùy chỉnh cho các dự án toàn cầuQuy trình sản xuất đầy đủ bao gồm kiểm tra nguyên liệu thô, CNC cắt, hàn chính xác, khoan, lắp ráp trước, mạ kẽm và kiểm tra lại kích thước cuối cùng trước khi giao hàng.

Đảm bảo chất lượng nghiêm ngặt xuyên suốt mọi quy trình: lấy mẫu nguyên liệu đầu vào, giám sát quy trình trung gian và kiểm tra toàn bộ sản phẩm đã hoàn thành được thực hiện. Dữ liệu thử nghiệm chính thức bao gồm khả năng chịu tải cơ học báo cáo và hồ sơ độ dày mạ kẽm có sẵn, với các báo cáo thử nghiệm của SGS và TÜV được cung cấp theo yêu cầu. Chúng tôi có chứng chỉ ISO 9001, CE-EN 1090-1 và EN 10025 để đáp ứng yêu cầu của thị trường Châu Âu.

Các trường hợp dự án đã được chứng minh bao gồm nhiều dự án truyền tải EHV ở nước ngoài. Tháp của chúng tôi đã được triển khai rộng rãi ở các chương trình kết nối lưới điện xuyên biên giới và truyền tải điện năng lượng tái tạo, nhận được phản hồi tích cực từ người vận hành lưới điện để vận hành mỏ ổn định lâu dài.

Kịch bản ứng dụng Tháp thép lưới 500kV cho đường dây điện

Tháp thép lưới 500kV là hạ tầng truyền tải siêu cao áp trọng điểm, được ứng dụng rộng rãi ở các tuyến đường dài kịch bản cung cấp điện số lượng lớn.

Nó được áp dụng cho các đường dây truyền tải điện chính kết nối năng lượng tái tạo nhiệt, thủy điện và gió-mặt trời quy mô lớn các cơ sở năng lượng tới lưới điện trung tâm khu vực, chuyển tải lượng điện lớn từ các vùng giàu năng lượng sang các khu vực đô thị và công nghiệp sử dụng nhiều tải trọng.

Nó phù hợp với các điều kiện địa hình đa dạng, bao gồm đồng bằng bằng phẳng, vùng đồi núi, đoạn vượt sông và vùng có gió ven biển. Nhiều loại tháp bao gồm tiếp tuyến, căng thẳng, góc, thiết bị đầu cuối và vượt sông tháp cho các chức năng đường dây khác nhau.

Nó phục vụ các dự án kết nối lưới điện liên khu vực quốc gia, các chương trình truyền tải điện xuyên biên giới, cũng như như các đường dây đi hỗ trợ năng lượng mới cho các trang trại gió và nhà máy điện mặt trời. Bên cạnh chi phí xương sống mạch truyền tải, nó cũng áp dụng cho các phân đoạn đầu vào-đầu ra của trạm biến áp, thích ứng với môi trường làm việc khắc nghiệt các điều kiện như lớp băng dày, gió mạnh và độ ẩm cao để lưới điện vận hành đáng tin cậy quanh năm.

Hướng dẫn bảo trì định kỳ tiêu chuẩn cho tháp thép lưới 500kV cho đường dây điện

Bảo trì định kỳ thường xuyên là rất quan trọng để đảm bảo vận hành an toàn lâu dài cho tháp thép lưới 500kV và tránh hư hỏng cấu trúc do ăn mòn, phụ kiện lỏng lẻo hoặc hư hỏng bên ngoài.

Kiểm tra trực quan và kết cấu

Thực hiện tuần tra trực quan trên mặt đất hàng quý và kiểm tra cận cảnh leo núi hàng năm. Kiểm tra các thành viên chính và phụ biến dạng, uốn cong, nứt và bu-lông bị thiếu hoặc lỏng. Xác minh tất cả các bu lông kết nối đạt được mô-men xoắn quy định giá trị; Siết chặt lại các ốc vít bị lỏng và thay thế các bu lông và miếng đệm bị hư hỏng ngay lập tức.

Bảo trì chống ăn mòn

Kiểm tra bề mặt mạ kẽm nhúng nóng xem có bong tróc, rỉ sét và mài mòn không. Xử lý khu vực ăn mòn cục bộ bằng chất chống gỉ lớp phủ; mạ lại là cần thiết cho các bộ phận bị ăn mòn nghiêm trọng. Tập trung vào cơ sở tháp, nút chung và ven biển phần có độ ẩm cao có nguy cơ ăn mòn cao hơn.

Kiểm tra phụ kiện và nền tảng

Kiểm tra các thiết bị nối đất xem có bị đứt hoặc kết nối kém không, kiểm tra điện trở nối đất thường xuyên. Tháp kiểm tra nền lún, nứt, tích tụ nước và xói mòn đất xung quanh; gia cố nền móng nếu sự dịch chuyển xảy ra. Kiểm tra các bộ phận đi kèm bao gồm biển cảnh báo, thiết bị chống leo trèo và các biển báo đánh dấu sự trọn vẹn.

Kiểm tra sau thời tiết khắc nghiệt

Thực hiện bảo trì đặc biệt sau khi có gió mạnh, băng dày, giông bão hoặc lũ lụt. Ưu tiên kiểm tra kết cấu biến dạng, ổn định nền móng và hư hỏng lớp mạ kẽm. Lưu giữ hồ sơ bảo trì đầy đủ và gửi báo cáo kiểm tra để truy xuất nguồn gốc.

Sự khác biệt & Tầm quan trọng: Tháp lưới đôi 220kV so với Tháp thép lưới 500kV

Sự khác biệt chính

Điện áp & công suất truyền tải

Tháp lưới đôi 220 kV mang hai mạch điện trên một tháp, chủ yếu cấp nguồn thứ cấp khu vực truyền tải điện lưới có công suất truyền tải trung bình. Tháp thép lưới 500 kV thuộc dự án siêu cao áp mức độ cung cấp năng lượng lớn ở khoảng cách xa, có khả năng truyền tải điện năng cao hơn nhiều.

Yêu cầu về kết cấu & cơ khí

Tháp đôi 220 kV có khung tương đối nhỏ gọn, các cấu kiện thép có tiết diện nhỏ hơn và chiều cao vừa phải. Thiết kế tải trọng của nó hướng đến tải trọng gió-băng trung bình. Tháp 500 kV sử dụng thép dòng Q355 chịu tải nặng hơn, bộ phận lớn hơn mặt cắt ngang, chiều cao tháp lớn hơn và khoảng cách dây dẫn rộng hơn để đáp ứng khe hở cách điện điện áp cao, chống lại tải trọng gió, băng và địa chấn mạnh hơn.

Cơ sở vật liệu & chứng nhận

Cả hai đều áp dụng phương pháp xử lý chống ăn mòn mạ kẽm nhúng nóng. Tuy nhiên, tháp 500 kV tuân thủ nghiêm ngặt hơn EN 1090-1, EN 10025 tiêu chuẩn với các yêu cầu kiểm tra nghiêm ngặt hơn của SGS/TÜV về hiệu suất cơ học và độ dày mạ.

Kịch bản ứng dụng

Tháp đôi 220 kV phục vụ cung cấp điện đô thị-ngoại ô, đường dây đi của nhà máy điện gió-mặt trời địa phương và liên kết lưới điện nội tỉnh. Tháp 500 kV ứng dụng cho lưới điện chính quốc gia, năng lượng liên vùng các kênh đầu ra cơ sở năng lượng mới truyền tải và quy mô lớn.

Tầm quan trọng

Tháp mạch đôi 220 kV cải thiện hiệu quả sử dụng đất bằng cách bố trí hai mạch, giảm bớt điện năng khu vực áp lực phân phối Tháp lưới 500 kV thực hiện vận chuyển điện đường dài với khối lượng lớn, cân bằng việc phân bổ nguồn năng lượng. Phù hợp với loại tháp thích hợp sẽ tránh được rủi ro cách nhiệt hoặc quá tải kết cấu, đảm bảo sự ổn định chung của lưới điện.

Câu hỏi thường gặp về Tháp thép lưới 500kV

Câu 1: Bạn sử dụng vật liệu thép chính nào cho tháp thép lưới 500kV?

Trả lời: Chúng tôi sử dụng thép kết cấu cường độ cao Q355B tuân thủ tiêu chuẩn EN 10025. Tất cả các thành phần đều được nhúng nóng xử lý mạ kẽm để chống ăn mòn, thích hợp cho môi trường ven biển, băng giá và gió lớn.

Câu 2: Bạn có hỗ trợ thiết kế tùy chỉnh theo bản vẽ của khách hàng không?

Đ: Vâng. Đội ngũ kỹ thuật của chúng tôi có thể xem xét và xử lý các bản vẽ kỹ thuật do khách hàng cung cấp. Chúng tôi hỗ trợ chiều cao tùy chỉnh, loại tháp (tiếp tuyến, lực căng, góc, tháp cắt ngang), thông số tải trọng gió-băng cho các yêu cầu khác nhau của dự án. Lắp ráp sẵn đầy đủ có sẵn trước khi giao hàng.

Câu 3: Bạn có thể cung cấp những chứng nhận và báo cáo thử nghiệm nào?

Trả lời: Chúng tôi có chứng chỉ quản lý chất lượng ISO 9001 và chứng nhận EN 1090-1 CE. Báo cáo thử nghiệm của bên thứ ba của SGS / TÜV bao gồm kiểm tra tải cơ học, độ dày mạ và thành phần hóa học vật liệu có thể được cung cấp theo yêu cầu.

Câu 4: Năng lực sản xuất và thời gian sản xuất thông thường của bạn là bao nhiêu?

Trả lời: Năng lực sản xuất hàng năm đạt trên 50.000 tấn đối với sản phẩm tháp thép. Thông thường thời gian thực hiện là 30-45 làm việc ngày, tùy thuộc vào số lượng đặt hàng và xác nhận bản vẽ.

Câu 5: Tháp 500kV của bạn có thể thích ứng với các điều kiện địa hình và thời tiết khác nhau không?

Đ: Vâng. Tháp của chúng tôi được thiết kế cho vùng đồng bằng, miền núi, vùng vượt sông và ven biển. Chúng tôi tùy chỉnh thiết kế chống lại các điều kiện băng dày, gió mạnh và địa chấn để đáp ứng các tiêu chuẩn lưới điện địa phương.

Q6: Còn hậu mãi và hỗ trợ kỹ thuật thì sao?

Trả lời: Chúng tôi cung cấp tư vấn bản vẽ, theo dõi tiến độ sản xuất, hướng dẫn tải và bảo trì định kỳ tiêu chuẩn hướng dẫn. Nhóm của chúng tôi giúp giải quyết các câu hỏi về cài đặt tại chỗ.

Q7: Thời hạn giao dịch của bạn là gì? Bạn có thể giao hàng đến các cảng châu Âu không?

A: FOB, CIF và CFR đều được chấp nhận. Chúng tôi có kinh nghiệm phong phú xuất khẩu sang Hamburg và các cảng châu Âu khác, chịu trách nhiệm đóng gói container thích hợp và chứng từ vận chuyển đầy đủ.

Q8: Làm thế nào để bạn đảm bảo chất lượng sản phẩm trong quá trình sản xuất?

A: Kiểm tra nghiêm ngặt nhiều bước: kiểm tra nguyên liệu đầu vào, giám sát kích thước và hàn trong quá trình, kiểm tra thành phẩm và kiểm tra trước khi lắp ráp. Các bộ phận bị lỗi sẽ được thay thế trước khi giao hàng.
